產品簡介

智能鉆孔電視成像儀是近年在傳統鉆孔電視基礎上發展起來的一項新技術。其工作原理是在探頭前端安裝一個高清晰度、高分辨率的光學攝像頭，攝錄通過錐形鏡或曲面鏡反射回來的鉆孔孔壁圖像，隨著探頭在鉆孔中的不斷移動，形成連續的孔壁掃描圖像及影像。

通過對實時攝錄鉆孔360度全景圖像按照一定的方位順序進行展開，并根據記錄的深度進行連續拼接，形成展開式鉆孔孔壁圖像。

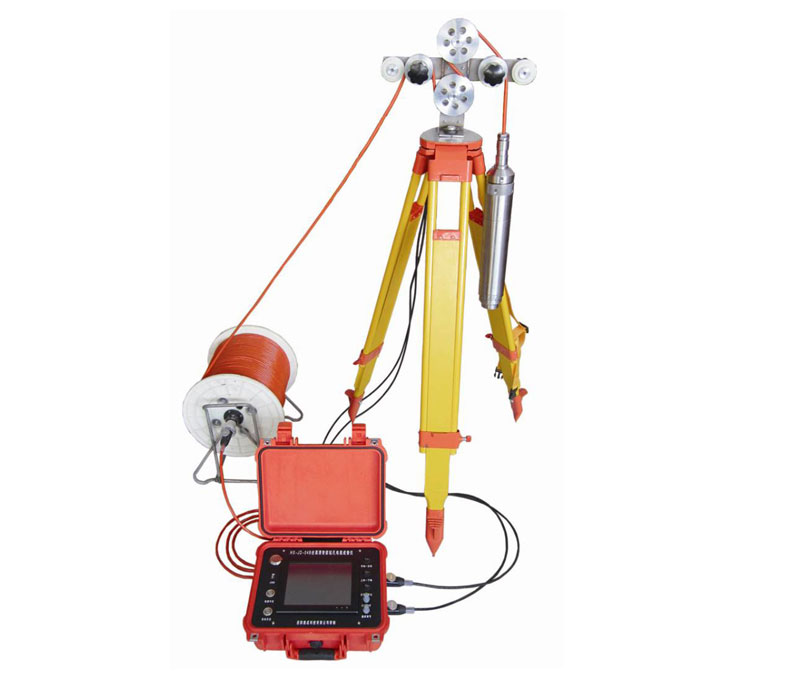

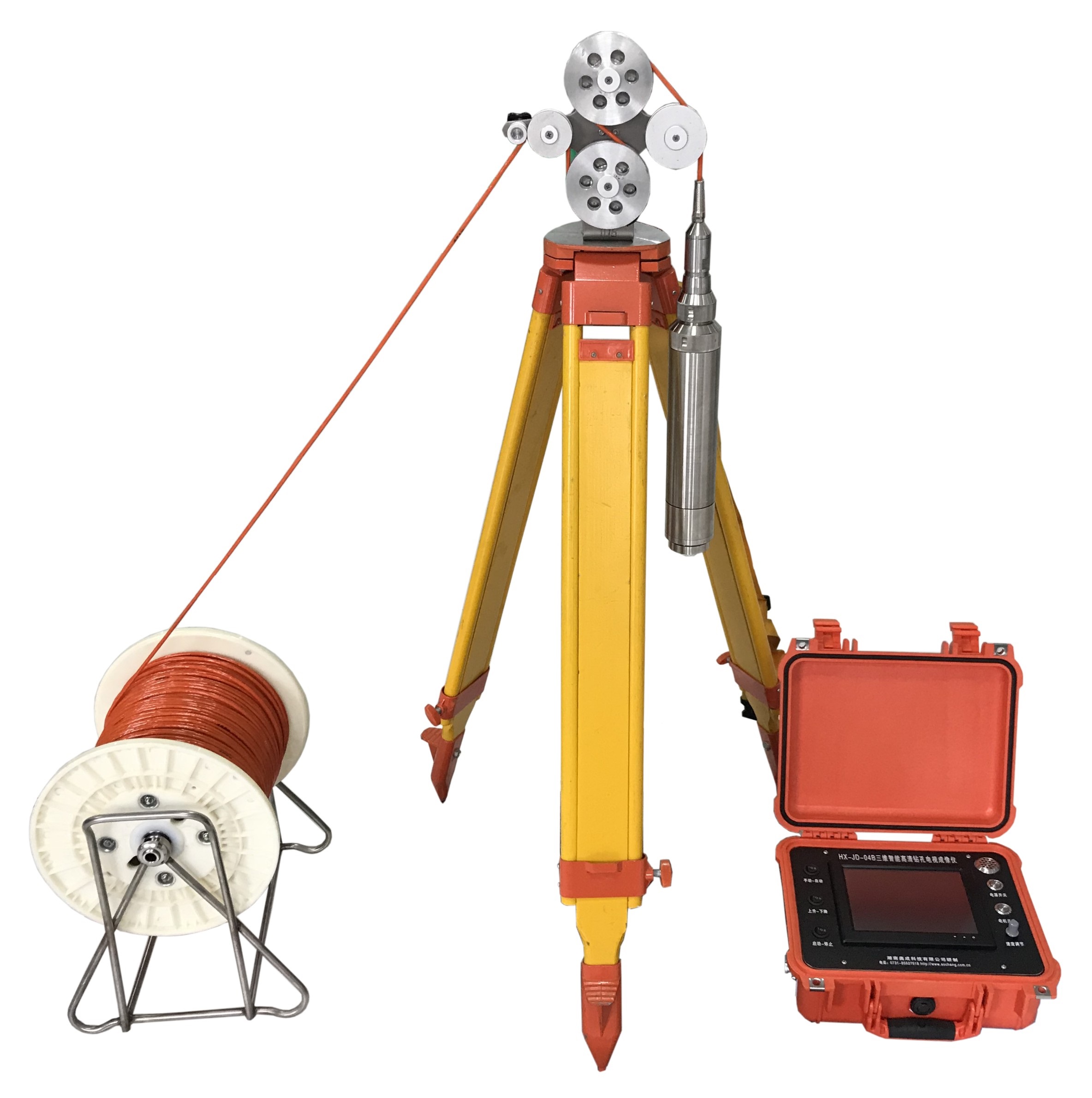

智能鉆孔電視成像儀一般由采集主機、井口三腳支架、絞車、勻速升降步進電機、深度計數器、數據處理系統組成。系統組成框圖如圖所示：

我公司HX-JD系列智能鉆孔電視成像儀集鉆孔錄像、全景壁圖像拼接功能為一體。儀器采用開放式鏡頭和組合光源，通過步進電機勻速下放和提升探頭（兼容手動模式），成像效果清晰，色彩真實、深度計數精準。產品榮獲國家發明專利一項，廣泛應用于水利水電、巖土工程、煤炭勘察、礦山及石油地質等部門。

產品特點

1、一機多用，高清智能鉆孔電視主機（已獲專利）

主機集全孔壁數字拼圖與孔內錄像功能為一體。拼圖和錄像可同步進行，支持?jǐn)?shù)據回放。

2、全自動工作模式鉆孔電視（已獲專利）

采用步進電機勻速提升下放探頭方式進行孔壁拼圖與孔內錄像

(1)、自動模式省時、省力，深度誤差極少，尤其在深孔檢測時帶來巨大的方便

(2)、自動勻速模式避免了因人工操作造成的探頭抖動、圖像拼接不平滑、百葉窗等

現象。

3、開放式鏡頭（已獲專利）

鏡頭采用開放式設計，鏡頭安裝在防爆半球型玻璃罩內。

(1)、由于鏡頭前面無遮擋，方便向下攝像，同時清晰度，色彩逼真度效果好

(2)、前照距離可達1米左右，可觀察前方是否堵孔、垮孔等，并能預防卡孔，增強

設備下井安全。

(3)、可拆卸式防爆玻璃罩防水耐壓15MPa以上,保護鏡頭，且便于更換。

4、開放式LED光源（已獲專利）

光源采用高亮度可調LED光源

(1)、環狀高亮度LED光源無死角、無重影，孔內成像效果更好

(2)、光源開放式設計，光的均勻性、發散性、穿透性更好，適合更大直徑鉆孔。

5、探頭規格齊全

  (1)、可定制提供直徑30mm-300mm常規探頭

(2)、可定制提供水平孔與傾斜孔探頭，方位測量精度高，同時配備輕便推進桿，

推進深度可達200米。

6、1:1成像

(1)、根據孔徑大小自動設置成像比例，采集的圖像與孔壁實物1:1成像

(2)、成像比例不失真，放大無馬賽克效應。

7、軟件配套最齊全

(1)、提供采集軟件

(2)、數據分析軟件

(3)、電子巖芯庫軟件，所有軟件終身維護與免費升級。

主要技術指標

探頭參數表

主機參數表

其他參數

配置清單

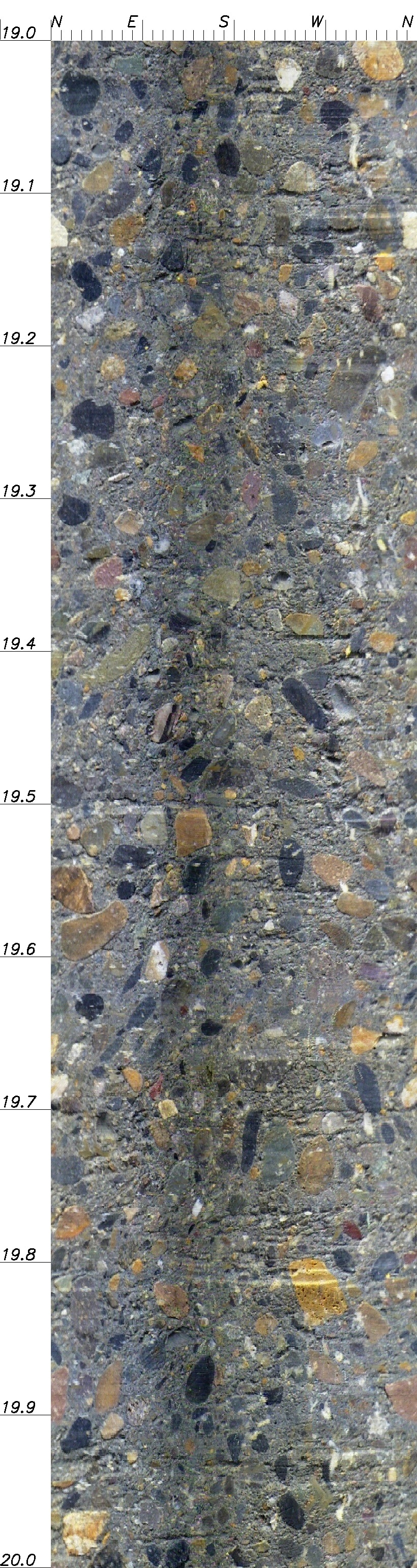

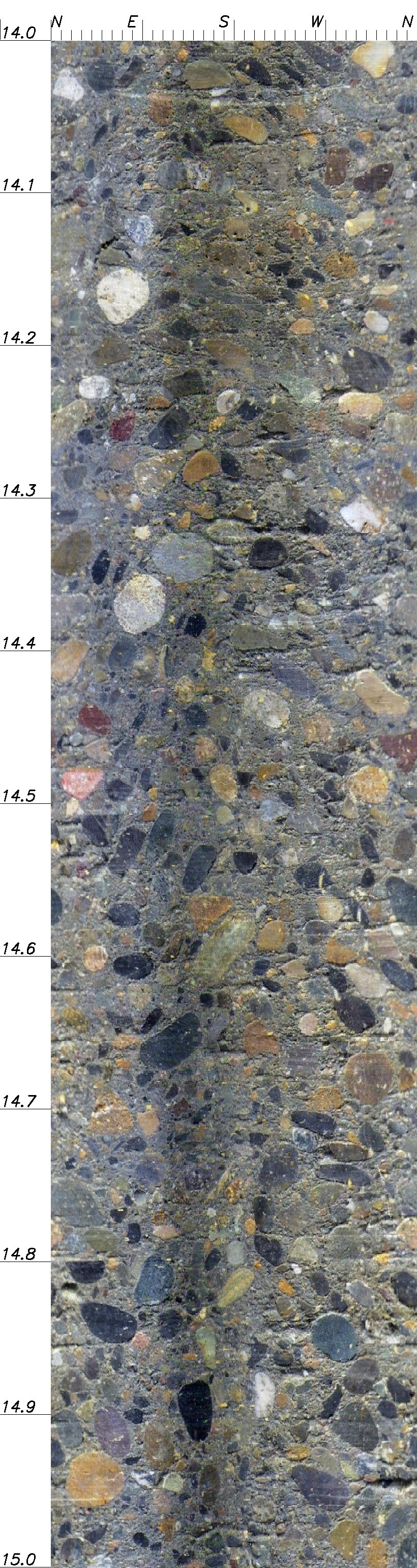

實測數據
