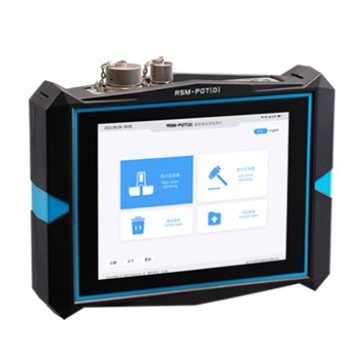

產品介紹
用 途
基樁高應變承載力檢測、高應變打樁監測
基樁低應變反射波法完整性檢測
符 合
《建筑基樁檢測技術規范》(JGJ 106-2014)
《公路工程基樁動測技術規程》(JTG/TF81-01-2004)
《公路工程基樁檢測技術規程》(JTG/T 3512-2020)
《鐵路工程基樁無損檢測規程》(TB 10218-2019)
《廣東省建筑地基基礎檢測規范》(DBJ/T 15-60-2019)
《Standard Test Method for High Strain Dynamic Testing of Deep Foundations 》(ASTM D4945-12)
技術特點
1、獨創瞬時浮點放大技術,動態范圍大,信噪比高,兼顧強、弱信號采集不失真;
2、應變電橋全自動調平衡,降低應變環初始變形對信號采集的影響,消除信號零漂;
3、信號采集節奏快,可完成60錘/分鐘信號采集工作,實時打樁監控測試;
4、實時進行現場傳感器安裝狀態自檢;
5、現場即現Case法分析結果,F(xiàn)-ZV曲線,上下行波曲線;
6、具有淺部缺陷三維修正功能,缺陷定位準確;
7、工業級電容觸摸屏,觸感柔和,操作流暢精準,適應強光環境;

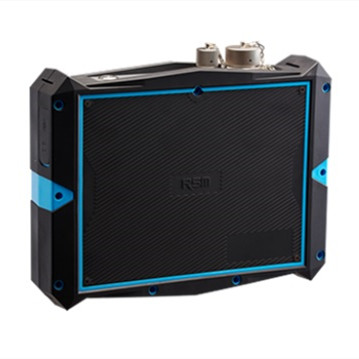

8、機身采用工程塑膠ABS+PC、耐高溫阻燃材料,抗沖擊性能高;
9、IP65級防塵防水設計,無懼惡劣環境;
10、實時監控無線上傳,支持4G、WiFi、藍牙方式,實現智能云檢測;
11、內置4G模塊,可實現軟件在線一鍵升級;
12、9mm超薄大容量電池,電池可拆卸,保證野外工作不間斷;
13、軟件全新升級,操控界面更友好、便捷;
14、支持中英文雙語一鍵切換。
性能指標
RSM-PDT(D) | |||
顯示方式 | 8.4真彩液晶顯示屏 分辨率:800×600背光可調 | 頻帶寬度 | 速度通道:2~12000Hz 應變通道:0~12000Hz |
操作方式 | 電容觸摸 | 觸發電平 | 四檔可選 |
存儲量 | 16G 電子硬盤 | 通道數 | 高應變:四個通道 低應變:一個通道 |
信號采集方式 | 有線 | 采集模式 | 兩道加速度+兩道應變 |
數據導出方式 | USB | 傳感器 | 壓電式加速度計、應變環 |
主控系統 | 低功耗嵌入式系統 主頻≥1GHz,內存:512M | 上傳方式 | 4G/WiFi/藍牙 |
采樣間隔 | 高應變: 50~500μs 分檔可調 低應變: 5~1000μs連續可調 | 供電模式 | 可拆卸鋰電池 電池容量:12000mAh 電池厚度:9mm 續航時間:≥10h |
防護等級 | IP65 | 浮點放大倍數 | 1~256 |
記錄長度 | 1k | 機殼 | 工程塑膠ABS+PC |
A/D轉換精度 | 24位瞬時浮點 | 工作溫度 | -20~+55℃ |
系統噪聲電壓 | <20μV | 外形尺寸 | 265×200×56 mm |
動態范圍 | ≥100dB | 重量 | 2.0 kg(含鋰電池) |

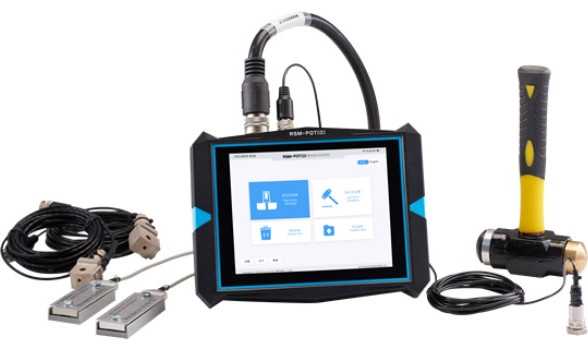

標準配置
序號 | 名 稱 | 數 量 | 規格型號 |
1 | 基樁高應變檢測儀 | 1 | RSM-PDT(D) |
2 | 高應變測試電纜 | 1 | pdi-20m |
3 | 高應變應變環 | 2 | CYB-YB-F1Kpdi-3m |
4 | 高應變壓電式加速度計(4芯) | 2 | pdi-5m |
5 | 電源充電器 | 1 | 8.4V 5A |
6 | 工具包 | 1 | 內含U盤、卷尺、電池安裝扳手、取卡針 |
7 | 膨脹螺栓 | 1 |
|
8 | 儀器箱 | 1 |
|
9 | 高應變電纜便攜背包 | 1 |
|
10 | 擬合分析軟件驅動 | 1 | Cap-wap |
