DZD-8多功能全波形直流電法儀是我廠在多年研制先進電法儀器的基礎上，集電流電位全波形記錄、32 位 A/D、大功率控制、嵌入式實時操作系統、現場可編程陣列邏輯等當今最新電子技術研制的新一代多功能直流電法儀，儀器的功能和主要技術指標領先于當前國內外同類儀器，在各種野外復雜環境下能獲得更高質量的原始數據?？蓮V泛應用于金屬與非金屬礦產資源勘查，地下水資源/地?zé)豳Y源勘察等方面；亦可用于水利水電工程的壩基、大堤隱患位置，公路/鐵路的橋梁隧道調查等工程地質勘察中，還能應用于城市物探。

高密度電法屬于直流電法的范疇，可觀測視電阻率和視極化率等參數并形成 2D/3D 視電阻率/視極化率斷面。具有數據采集密度大、觀測精度高、施工效率高等特點，能直觀準確地反映地下目標體的電性異常分布形態。

高密度電法可廣泛應用于巖溶、礦體采空區、考古、人防工程勘察；堤防隱患、山體滑坡等地質災害勘察；公路、鐵路、橋梁、構筑物地基等場地評價；金屬與非金屬礦產資源勘查；地下水位探測及水資源勘查。

產品描述

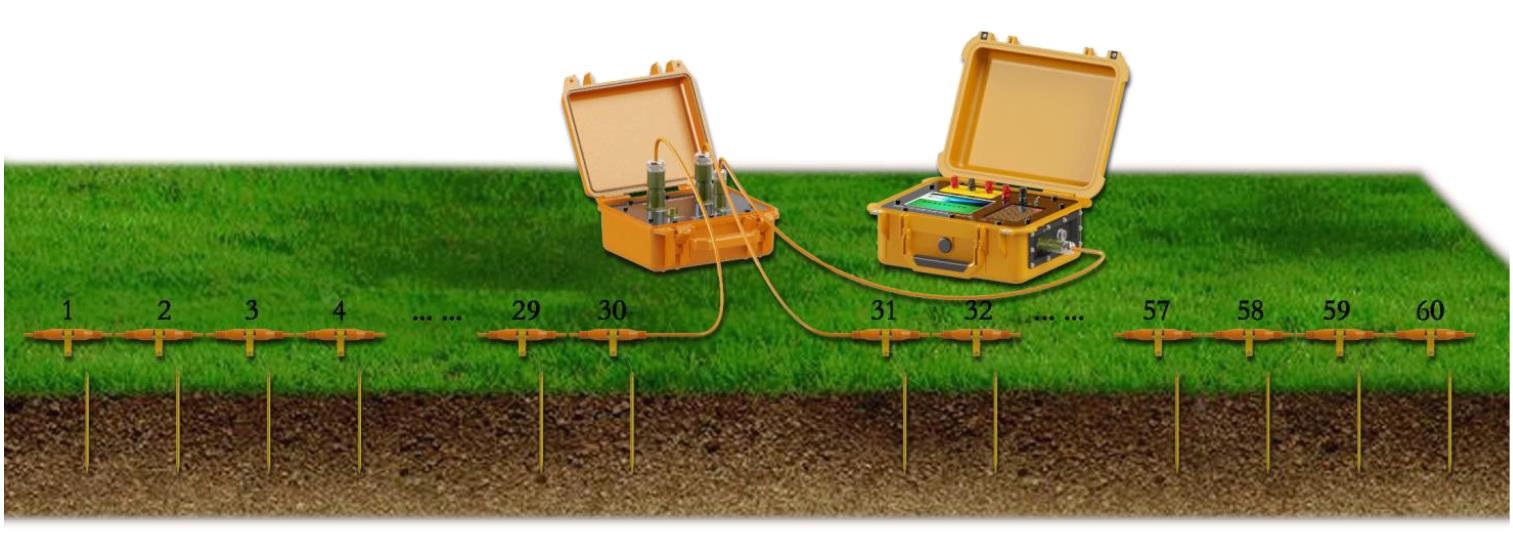

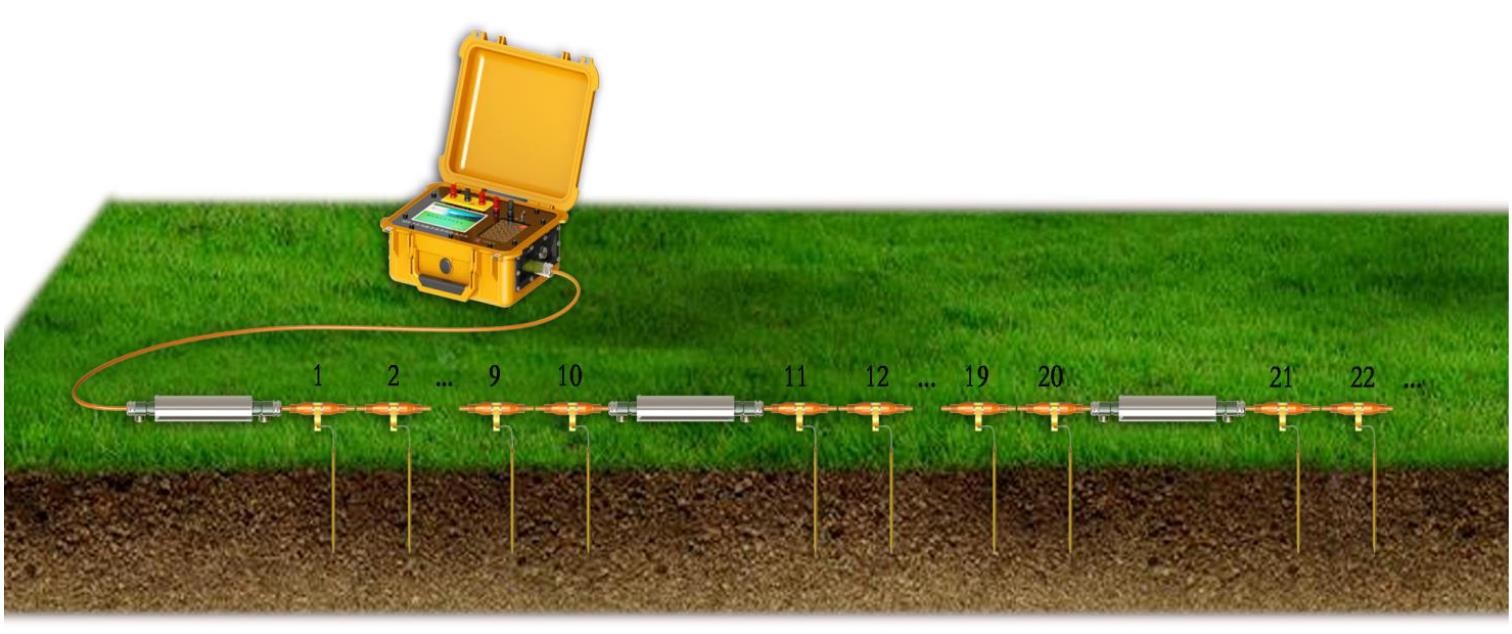

該系統以DZD-8多功能全波形直流電法儀為測控主機，可通過選配分布式高密度電纜、電極，實現分布式二維、三維高密度電阻率及激電的測量；也可選配MIS-60A陣列集中式多路電極轉換器、集中式高密度電纜、電極，實現集中式二維、三維高密度電阻率及激電的測量。

產品特點
1、緊湊堅固的主機及電纜系統；

2、性能卓越的測控系統主機，DZD-8多功能全波形直流電法儀；
3、采用分布式或陣列式測量，分布式測量時最多可以連接254*10個電極，集中式測量可接
   254*60個電極，滿足長剖面、大深度以及三維高密度勘探的需要；

4、獨特的電源技術，300道電極無需中繼；

5、自定義跑極文件，除標準高密度裝置形式外，還可按照實際需要自定義跑極方式；

6、智能滾動測量，可使斷面無限接續，也可任意選擇起測點和復測點；

7、完善的測量控制過程，具有接地電阻檢測、電極電位超限自延測量和自動增益功能，確保   在極強的背景噪聲下仍能獲得高質量的原始數據；

8、實時監測，測試過程中實時顯示視電阻率/視極化率擬斷面色譜圖視電阻率/視極化率、一   次場電位等測量實值，可查看各測量實值剖面曲線；

技術參數

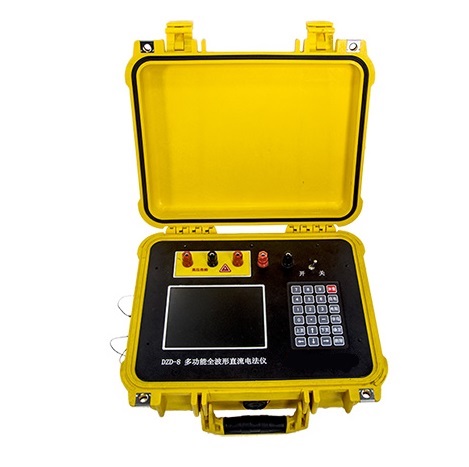

1.DZD-8 多功能全波形直流電法儀
   接收部分
?　電流、電位全波形記錄；
?　測量電壓范圍：±40V（32位A/D）；
?　測量電壓分辨率：5nV；
?　測量電壓精度：電壓＞3mV時精度≤0.1%；
                         電壓≤3mV時精度±1uV；
?　視極化率測量精度：相對誤差≤±0.2%；
?　電流測量范圍：0 -6000 mA（32位A/D）；
?　測量電流分辨率：10nA；
?　測量電流精度：當Ip≥10mA時，±0.1%；
?　輸入阻抗：≥50MΩ；
?　輸入保護電壓：1000V；
?　對50Hz工頻干擾壓制：＞120dB；
?SP補償：±40V全量程實時自動追蹤數字補償。

發射部分
?　最大供電電壓: 1400V；
?　最大供電電流: 6A；
?　最大輸出功率: 7500 W；
?　正供時間：1-64s；
?　停供時間：1-64s；
?　具有過壓過流保護；
其他部分
?　處理器：ARM Cortex-A8處理器；
?　操作系統：嵌入式Linux實時系統；
?　顯示： 6.4寸24位真彩LCD；
?　液晶亮度：1200cd/m2，日光可見；
?　存儲容量：16G-128G可選;
?　數據傳輸：USB2.0高速傳輸；
?　電池容量：16.8V 12.5Ah，可連續工作16小時；
?　電源接口：外接12V電池或適配器工作；
?　防水等級：IP66；
?　工作溫度：-10-+50℃；
?　外形尺寸：300 x 225 x 132 mm；
?　重量：5.6Kg

2. 分布式高密度電阻率/電纜
?　電極盒數量：10道/串（5-256道/串,可任意定制）；
?　道間距：5米和10米（1 -20米,可任意定制）；
?　供電功率： 1000V/4A；
?　供電內阻： 50Ω/km;
?　電纜直徑： 6mm；
?　電纜重量： 4kg（10道/串,10米/道）；
?　抗拉強度： 2000kN；
?　絕緣強度： A、B供電線間及其與低壓線間≥1000MΩ/1000V；
?　防水等級： IP67（防水、防塵、防雨）；
?　電極盒尺寸：Φ17mm*62mm(電極端)， Φ24mm*158mm（最大體積）；
?　電極盒抗壓強度：50Kg/cm2
?　開關壽命:10萬次
?　電極盒功耗：18mW；
?　編碼方式：自動編碼；
?　級聯方式：任意電纜組合；
?　收發電極：自動分離/閉合（可自動選擇電阻率和極化率）；
?　工作溫度：  -20℃～+60℃。

3. MIS-60A集中式多路電極轉換器

MIS-60A多路電極轉換器
?　轉換器：60道/臺
?　供電功率： 800V/4A；
?　編碼方式：自動編碼；
?　級聯方式：可通過多路電極轉換器任意級聯；
?　工作溫度： -20℃～+60℃；
?　體積： 27×24.6×12.4cm；
?　重量： 2.6kg
集中式高密度電纜
?　電纜電極數：30道/條；
?　電極間距：5m/10m間距（可定制）；
?　絕緣強度： A、B供電線間及其與低壓線間≥500MΩ/1000V；
?　防水等級： IP67（防水、防塵、防雨）；
?　電纜材質：聚氨酯外皮；
?　電纜外徑： 7mm。

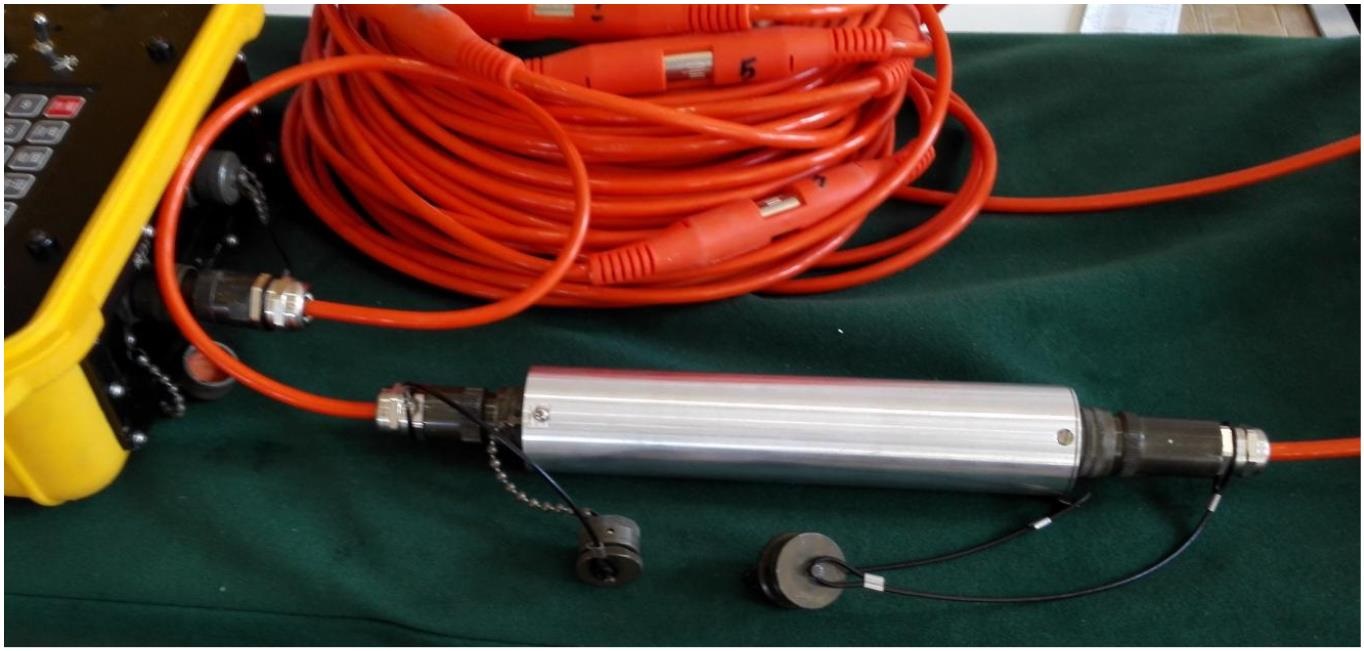

4. MIS-10A級聯式多路電極轉換器

MIS-10A多路電極轉換器

?　轉換器：10道/臺
?　供電功率： 800V/4A；
?　編碼方式：自動編碼；
?　級聯方式：可通過多路電極轉換器任意級聯；
?　工作溫度： -20℃～+60℃；
?　體積： Φ46mm*218mm；
?　重量： 0.4kg

級聯式高密度電纜
?　電纜電極數：10道/條；
?　電極間距：5m/10m間距（可定制）；
?　絕緣強度： A、B供電線間及其與低壓線間≥500MΩ/1000V；
?　防水等級： IP67（防水、防塵、防雨）；
?　電纜材質：聚氨酯外皮；
?　電纜外徑： 7mm。

DUK-4 高密度電法測量系統（120道級聯式）配置清單
