產品介紹
適用范圍
市政（工業）排水管道、水利輸水管涵、綜合管廊、電纜管溝、隧洞
產品概述

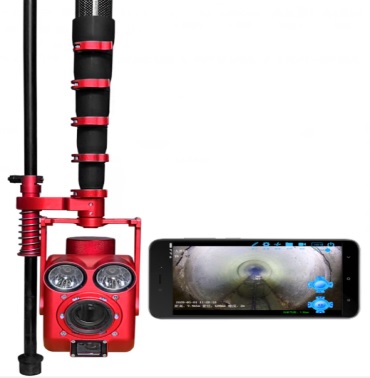

X1-P1系列管道潛望鏡是一種便攜式管道快速攝像檢測設備，可對DN100-2000mm市政排水管道、箱涵、暗渠等進行快速內窺檢測。它操作簡單，安全可靠，使用人員不用下井即可對管道進行快速的視頻檢測，是排水管網檢測、普查、新管驗收的重要工具。
X1-P1系列管道高清潛望鏡系統由硬件設備和PipeX1H管道高清潛望鏡數據采集軟件構成，在檢測過程中，可實時錄制并保存被檢測對象的內部影像，在錄制過程中可快捷抓取、保存缺陷圖像，或通過鍵盤錄入文字信息，疊加顯示并保存在視頻畫面中。其采用一體化主控制器，集成度高、小巧輕便、采用內置高性能電池供電、安裝簡便，適合野外移動工作環境。
結合PipeMonitor排水管道在線管理系統，可實現設備管理、遠程查看現場視頻、作業點軌跡回放、工作量統計等。
產品特點
1、實時在線管理
結合城鎮排水管網在線管理大數據系統，可實現設備管理、遠程查看現場視頻、作業點軌跡回放、工作量統計等功能。
2、無線傳輸升級
P1潛望鏡采用高清無線傳輸技術，使設備在室外復雜網絡工況下，保持流暢運行。
3、燈光照明升級
光源分布更為均勻、燈杯升級，光源亮度更高、照射距離更遠，成像更清晰。采取遠近兩組光源設計，其中遠光燈為兩個10W LED聚光燈，近光燈為6個3W LED泛光燈。遠近光源獨立，無極調節。
4、數字高清攝像頭
P1潛望鏡搭載200萬像素高清攝像頭，分辨率達1080P（1920×1080）30倍光學變倍，具有自動對焦、手動調焦、自平衡、防霧等功能。
5、精準激光測距
專業激光測距儀，測距可達100m，實時高速測量，穩定性好。
6、電動俯仰
鏡頭電動升降俯仰角度可達120°，通過支撐桿的左右轉動，可對管道內畫面進行360°視覺完整呈現。
7、續航能力強
標配3個可拆卸鋰電池，供電8小時以上，續航能力提升10%。
8、一體化設計 輕量化易攜帶
操作桿、延長桿和支撐標尺一體化設計，無需現場安裝，提高檢測效率。設備整體質量減輕，操作桿抗壓強度是普通材料的10倍。
9、平板無線控制 簡易操作
采用平板配置，實現與鏡頭間無線操控。界面友好，功能信息一目了然，操作便捷。
10、AI智能識別
檢測過程中智能識別管道缺陷，無需外業人員現場判讀；內業人員只需審核確認，即可生成檢測報告。
技術參數
組件名稱 | 數量 | 技術參數及說明 |
主機 | 1套 | 1.處理能力： 4G或6G運行內存； 2.存儲能力：128GB 機身存儲； 3.顯示：6.5英寸電容屏，屏幕分辨率為2400 x 1080 4.控制： 無線控制； 5.操作：觸摸控制調焦變倍、主輔光源亮度、鏡頭旋轉等； 6.抓圖：可快捷抓取、保存缺陷圖像； 7.回放：可瀏覽、回放視頻文件或圖片； 8.文字錄入：可通過軟鍵盤錄入文字信息，疊加顯示并保存在視頻畫面中； 9.續航時間：持續工作時長≥8小時，提供電量指示； 10.接口：Type-C接口; 11.尺寸：166mm*75mm*8mm; 12.重量：約200g。 |
| 1個 | 1.適用環境：城市雨水、污水、合流管道及城市供水、工業廢水等管道； 2.適用管徑：100mm~3000mm； 3.工作溫度：工作溫度：-20℃~50℃； 4.光源隨動：光源可隨攝像探頭上下轉動，向上轉動角度為60°；向下轉動角度為30°。 5.照明燈光：采取主輔兩組光源設計，其中主光源為10W LED，帶有聚光杯，輔助光源為6顆3W LED，為泛光設計，主輔光源獨立、無極調節，有效照射距離為1-100米； 6.圖像傳感器：彩色 1/2.8‘’逐行掃描CMOS； 7.圖像分辨率：PAL制式，1920*1080，200萬像素； 8.攝像視角：水平 58.4度（廣角） 2.3 度（遠視）； 9.變倍調焦：30倍光學變倍，自動或手動調焦； 10.靈敏度(最低照度)： 0.01LX； 11.適應性：配備一鍵自動除霧功能，探頭一鍵居中功能 12.防水標準：IP68。 13.重量：約2.45kg。 |
激光測距 | 1套 | 1.測距精度為 ±0.001m； 2.測距范圍為 0.2m~80m； 3.實時高速測量，測距結果顯示在視頻畫面中； |
標準 | 1套 | 1.碳纖維材質（抗壓性能是普通鋼材的 10 倍）； 2.嵌套式伸縮設計，線纜內穿設計，強力固定關節，全部伸展后總長為4.8m； 3.延長桿單根收縮后0.8米，伸展后總長1.5米?？焖龠B接設計，最長可加長至 12M。 |
支撐桿 | 1套 | 1.輕便材料，長度為 0.8m； 2.集成探頭高度微調節彈力裝置，未端帶有橡膠緩沖球； 3.獨有的免拆卸設計，直接可裝入桿包。 |
工程 | 1個 | 1.強度：工程用高強度一體化包裝箱； 2.便攜：帶有拉桿和輪子，輕便易攜； 3.重量：包含標準攝像探頭、主機、控制桿及配套工具等共計約23Kg； 4.尺寸：1362mm*380mm*210mm； |
PipeSight | 1套 | 1.對檢測視頻文件進行播放預覽、添加檢測信息、截取缺陷圖像、判讀描述等； 2.可將判讀結果數據自動生成為圖文并茂的檢測報告（包括項目信息、工程概況、缺陷分布示意圖、檢測設備簡介、作業流程示意圖、缺陷統計圖表、詳細缺陷圖表等內容）； 3.可導出GIS平臺通用的ShapeFile接口數據；提供電子地圖查閱功能，在電子地圖中標注出作業點的位置，查看作業點對應的檢測數據、判讀信息、缺陷圖片和檢測視頻； 4. 可將缺陷分布地圖導出為網頁格式，以供數據上報、分閱。 |

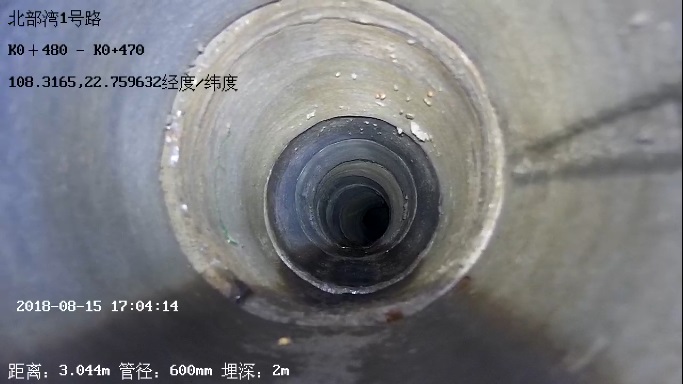

軟件界面
