產品介紹
產品概述
X3-M30推桿式管道內窺攝像機適用于住宅、小型商業場所、特種工廠以及市政工程管道內部進行勘察、檢測，包括其它檢測儀器無法進入的細長、狹小、彎轉型管道。其操作簡單、功能強大、適用范圍廣。

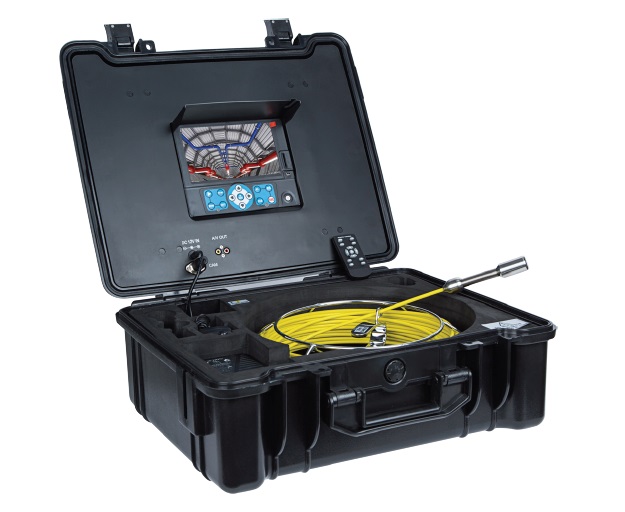

X3-M30推桿式管道內窺攝像機由一體化主控制器、柔性推桿電纜盤、高精度耐用攝像頭三部分組成,使用柔性推桿電纜將位于其前端攝像頭推送入管道內部，對管道內部影像預覽和錄制，從而達到檢測目的。
使用X3-M30推桿式管道內窺攝像機對排水管道或管網進行快速視頻勘查驗收、普查評估，并結合“PipeSight管道視頻判讀報告軟件”對檢測視頻進行判讀分析、生成符合多種評估標準的檢測報告和直觀的電子地圖。
產品特點
1、適用于細長、狹小、轉彎管道；
2、定位功能：可用管線定位儀對設備進行定位。
技術參數
組件名稱 | 數量 | 技術參數及說明 |
※通用參數 | -- | 工作溫度：-10℃~+50℃ 存儲溫度：-20℃~+60℃ 整機尺寸：575*265*520mm 整機重量：約10kg |
※控制器 | 1套 | 1、屏幕：7寸高亮液晶屏，16:9，800*480RGB 2、圖像翻轉：支持圖像鏡向、翻轉 3、視頻格式：支持PAL 720*576/NTSC 720*480 4、視頻編碼：H.264 5、圖片：支持拍照功能，圖片尺寸為720*576/720*480 6、音頻錄制：支持 7、輸出：音視頻輸出 8、存儲：最大支持單張32G SD卡 9、數據接口：USB2.0，可導出數據 10、LED驅動：內置LED調光器 11、回放：支持視頻，圖片回放 12、語言：英語，德語，法語，西班牙語，意大利語，中文，日文，俄語，葡萄牙語 13、功耗：12V/700Ma 14、電池：7.4V/6600mAH提供電量指示。配置 220V交流適配器，可直接供電或充電 15、續航時間：7h 16、充電時間：8h 17、文本錄入：可通過鍵盤錄入檢測信息字符（選配） 18、時間水?。嚎稍谝曨l上疊加當前 |
※探頭 | 1個 | 1、適應管徑：25-200mm 2、線纜長度：標配20米，最長可達40米 3、圖像傳感器：彩色 1/3” CCD 4、圖像分辨率：PAL制式，795(H)X596(V)，≥46萬像素，線數480HTVL 5、攝像視角： 135 度 6、鏡頭回正：鏡頭具備自動回正功能 7、主體尺寸：直徑23mm*45mm 8、探頭總長：120mm或250mm，含不銹鋼彈簧及相關組件，能提供了一個靈活的過渡，使管道檢查系統順利通過彎曲的管道 9、鏡頭保護：高品質防刮傷的藍寶石玻璃鏡片，可以防止劃傷，外殼為304#不銹鋼，防止撞擊 10、提供兩種居中器，確保鏡頭居中 11、光源：12*LED，無極調光 12、防水：IP68，10米水深 13、功耗：12V供電，LED關閉時電流為60Ma,開啟時140mA |
※PipeSight | 1套 | 1、對檢測視頻文件進行播放預覽、添加檢測信息、截取缺陷圖像、判讀描述等 可將判讀結果數據自動生成為圖文并茂的檢測報告（包括項目信息、工程概況、缺陷分布示意圖、檢測設備簡介、作業流程示意圖、缺陷統計圖表、詳細缺陷圖表等內容）； 2、可導出GIS平臺通用的ShapeFile接口數據；提供電子地圖查閱功能，在電子地圖中標注出作業點的位置，查看作業點對應的檢測數據、判讀信息、缺陷圖片和檢測視頻； 3、可將缺陷分布地圖導出為網頁格式，以供數據上報、分閱。 |
