設備功能

HSW-1000J巖石三軸儀，依據GB/T50266-2013《工程巖體試驗方法標準》規定，可以在手動閥控制狀態下，用數顯儀表實時顯示軸向加載力值（KN），用另外數顯儀表顯示圍壓值（MPa）,并且具備圍壓穩壓調壓功能。（自備高精度穩壓閥，當圍壓壓力被動增大時，手動可以調小，當圍壓優于外界原因減小時，手動可以調大。）能快速完成巖石的三軸壓縮試驗，可動態顯示軸向試驗力、圍壓壓力、軸向變形三大指標。

適用于工程建筑物荷載作用下基巖或圍巖工程性狀，為工程地質評價和工程建筑設計提供可靠資料。

組成簡介

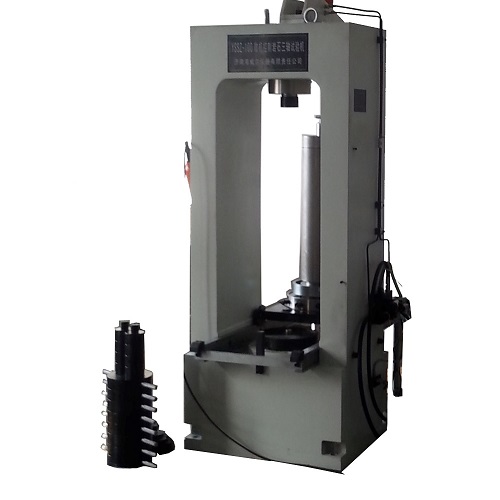

1、主機

主機采用高剛性四柱式反力架；

更換輔具調整壓縮空間可做巖石單軸抗壓試驗。巖石抗拉強度試驗（另配夾具）。

2、三軸室

三軸室實現對巖石的圍壓加載。

3、軸向加載系統

采用高級壓力數字顯示器，顯示加載力值、峰值、加載速度；在手動速度控制閥的調整下對軸向作動器進行基本調速施壓并達到基本保載持壓，加載速度可以調整，如果試驗員操作熟練基本可以達到恒速控制，并且具備峰值保持功能，微型打印機自動打印最大值。

4、圍壓加載系統

采用高壓加載系統對三軸室施壓并人工保壓。采用高級壓力數字顯示器，顯示加載壓力、峰值、加載速度；在手動速度控制閥的調整下對圍壓作動器進行基本調速施壓并達到基本保載持壓，加載速度可以調整，如果試驗員操作熟練基本可以達到恒速控制，并且具備峰值保持功能和實時壓力顯示功能，具備被動增壓時的穩壓閥，微型打印機自動打印最大值。

主要參數

1、最大軸向量程：≤1000KN（液壓傳感器，精度誤差：0.2%F.S）

2、有效軸向量程：1%～100%

3、傳感器量測,精度誤差0.2%F.S

4、軸向力值精度：≤±1%

5、軸向力分辨率：1/100000

6、軸向行程：0～150mm

7、軸向位移傳感器：量程范圍0-150mm，位移傳感器量測，精度誤差0.2%F.S

8、圍壓量程：0～30Mpa（液壓傳感器，精度誤差0.2%F.S）

9、圍壓精度：≤±1%

10、        圍壓分辨率0.1MPa。

11、        試樣徑向變形：應變片測量，精度誤差1%F.S；（應變片及應變儀另配）

12、        極限控制：當軸向力、時間等參數達到極限值均可自動保護。

13、        試樣規格尺寸： Φ50X100mm。.

14、        總功耗：三相 AC 380V  3KW

15、        主機外形尺寸：2000mmX1000mmX2500mm(長X寬X高)

16、        場地面積：900mm*900mm*1800mm
