概述

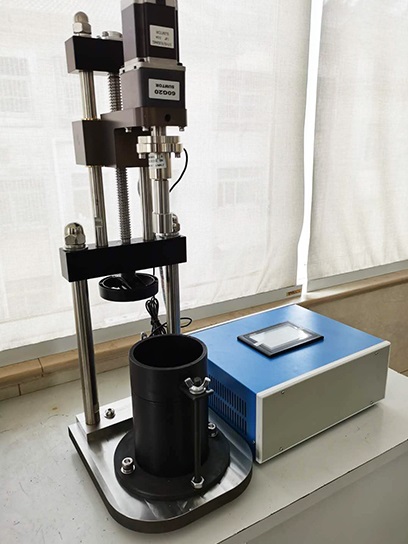

 IJZTS-1型臺式十字板剪切試驗儀，是一種用來測定軟土或靈敏性粘土的不排水強度(Cu)的室內土工試驗儀器，可測量取于不同深度處的原狀土的不排水強度。儀器使用夾具將土樣固定于機架中間，轉動手柄使得十字板頭探入土樣進行剪切試驗。

主要技術指標

1、十字板規格：Φ12.7×h25.4mm、Φ25.4×h50.8mm、Φ38.1×h76.2mm，亦可按用戶需求定制指定尺寸；

2、扭矩傳感器： 0-30 N·m，精度0.3%F.S，分辨率0.1 N·m，可按用戶需求配置量程；

3、剪切速率：0.001～90度/min，無級變速；

4、配備480*270高清液晶觸控屏，實時顯示扭矩、剪切角度等數據，配套觸控按鍵控制運行，可觸控鍵盤控制亦可軟件控制；高速網絡通訊接口與計算機通訊；數據實時存儲于采集器，可脫機運行；

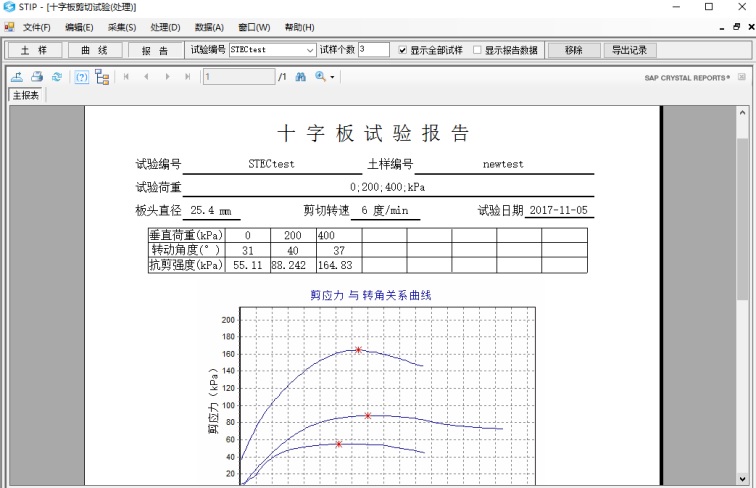

5、采集處理軟件支持win8/10操作系統，全自動采集和控制，數據可導出到excel、word、pdf等文件，繪制不同深度土樣的抗剪強度曲線并計算強度值。

試驗方法與操作說明

1、準備好實驗需用土樣，裝入土樣桶；

2、選取合適的扭矩傳感器及十字板頭，安裝在指定位置。

3、在將容器放置在機架上，調整十字板中心，旋轉手柄，使得十字板插入土樣。

4、在觸摸屏或者軟件上設置旋轉速度、最大角度、采集間隔等試驗參數。

5、點擊觸摸屏上的啟動剪切和啟動記錄，或者在軟件中點擊剪切按鈕，開始試驗。

7、試驗結束后取出土樣，清洗容器。

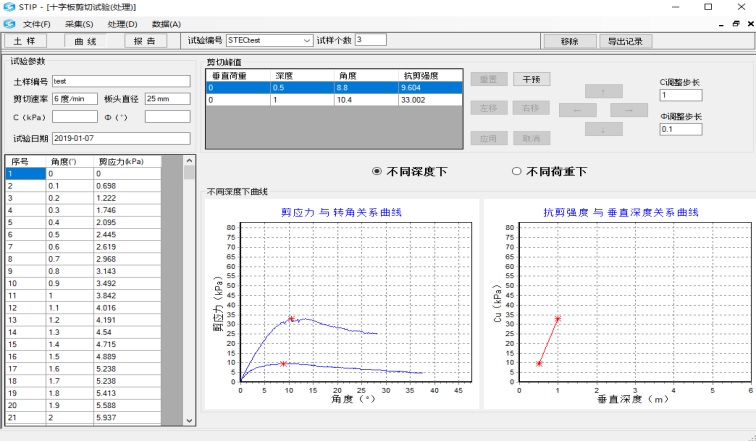

分析處理軟件界面
