應用領域

利用低應變反射波法，對建筑行業、交通行業、公路、鐵路、橋梁、碼頭等領域，進行基樁完整性檢測，判定樁身缺陷的程度及位置。

符合規范

JJG930—1998《基樁動態測量?jī)x檢定規程》

JGJ 106-2014《建筑基樁檢測技術規程》

JTG/T 3512-2020《公路工程基樁檢測技術規程》

TB 10218-2019《鐵路工程基樁檢測技術規程》

SJG 09-2015《深圳市建筑基樁檢測規程》

DGJ08-218-2017 上海市《建筑基樁檢測技術規范》

JJG 930-1998《基樁動態測量?jī)x》

JJG（建設）0003-1996《基樁動態測量系統》

JG/T518-2017 基樁動測儀

DBJ 15-60-2019 廣東省《建筑地基基礎檢測規范》

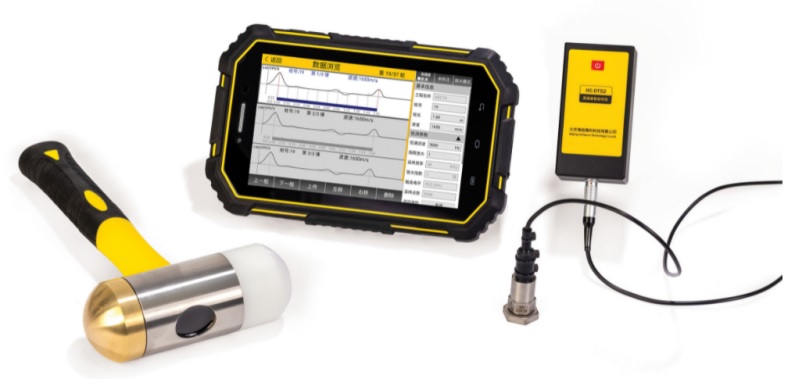

產品特點

獨立采集器與主機無線連接，20米內數據實時傳輸，可遠距離指揮檢測；

全新采集器，真24位 A/D 數據采集，樁底信號更清晰；

頻域分析功能，整樁頻率及缺陷頻率計算方便快捷；

工業級三防平板電腦，Andriod 操作系統，觸屏操作簡單便捷；

高性能處理器，7寸真彩液晶顯示屏，數據清晰顯示；

數據文件可實時上傳至云服務器，實現野外數據遠程實時傳輸和管理；

專業數據處理分析軟件，功能全面，打印設置靈活，快速分析檢測數據，生成檢測報告。

技術指標

主控單元：高性能 ARM 處理器

顯示屏：7 寸真彩液晶顯示屏 分辨率：1280*800

存儲容量：64 GB 內部存儲空間（支持 Micro-SD 卡擴容）

操作方式：電容觸屏

轉存方式：WIFI、U 盤、USB 線

A/D采樣精度：24 位

采樣頻率：24kHz、36kHz、48kHz、72kHz 四檔可選

采樣長度：1024、2048、4096 三檔可選

傳感器類型：加速度傳感器

傳感器靈敏度：100mV/g

傳感器量程：50g

頻率范圍：0.5Hz-9kHz

分辨率：0.0002g

抗沖擊：1500g

儀器增益：1、2、4、8 倍可調

供電方式：內置 - 鋰電池不可拆卸

工作時間：采集器工作時間≥ 8（h）；平板工作時間>15（h）

網絡連接方式：WiFi、藍牙

工作環境溫度：-10 ～ +50（℃）

工作環境濕度：≤ 90%RH

云上傳：支持

平板尺寸：215.6*135.8*18.9（mm）

平板重量：558g
