儀器用途

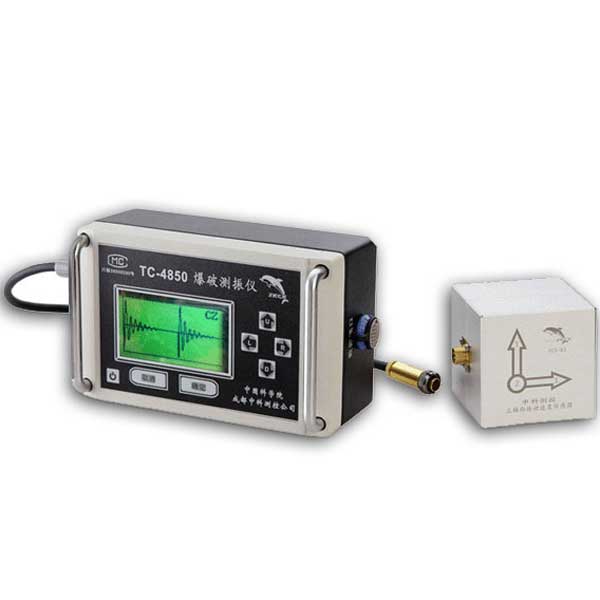

TC-4850爆破測振儀在爆破時能測量被測點因爆破產生的振動速度值及頻率值，該儀器可用于大壩、橋梁、隧道、鐵公路各類工程爆破振動監測及各類工程爆破環境安全評估及類似領域的各種振動監測，也可用于高校相關專業實驗教學設備。

概要

1、承襲中科院30年來積累的技術資源，精心打造具有當前國際先進水平的便攜式測振儀。

2、具有國家計量器具生產許可證（CMC證書），其測試結果具有計量傳遞與測試的合法性。

3、通用性：多種記錄模式，完成不同測試要求。任何通道可與速度、加速度、壓力等傳感器匹配。

4、智能化：嵌入式處理器，兼容性及擴展性強，設置、采集、顯示、通訊都能快速完成。

5、易用性： 七鍵鍵盤、LCD 液晶屏、結構簡潔清晰的中文菜單，使操作簡單快速。

儀器特點

1、功能集成化：高度智能化自帶嵌入式計算機模塊；采樣后能立即預覽最大值、頻率及波形等參數，無需外接電腦支持。
2、三矢量傳感器：配備X,Y,Z三維一體速度傳感器,并配套三矢量合成分析軟件,現場傳感器安置與測量后讀數都很方便。
3、A/D 分辨率：16位高精度記錄,量化臺階可精細到1/65536。
4、量程：0.001cm/s-35cm/s,能完全涵蓋爆破振動所需全部量程，無需再另設量程。
5、大容量存儲：最大可記錄1024段數據,可根據需要自行分段,靈活分配；消除因誤觸發造成的數據丟失。
6、頻響范圍：能完全覆蓋工程爆破所需的頻段。
7、觸發記錄：使用者能根據自身測試需要，直接輸入速度、電壓等物理量值進行測量，更方便直觀。
8、信號輸入：雙向航空接頭；抗干擾能力更強；接插方便；防塵防霉、堅固結實，使用壽命更長。
9、數據通信：標準USB2.0接口,數據輸出方式更快捷，接口更通用；可選配GPRS短信報警模塊。
10、供電：內置可充電鋰電池（充電器自重僅50g），供電時間延長至60個小時。
11、安全：儀器為全密封鑄鋁外殼,堅固、防塵、防潮，適合各種惡劣工程爆破環境。

振動監測

通道數：三通道并行采集

頻率范圍：5～300 Hz (標配傳感器，可選配其他傳感器)

監測標準：《爆破安全章程》（GB6722-2014）

許可證：國家制造計量許可證書（CMC）川制00000395

量程：自適應量程無需設置,最大35 cm/s

分辨率：0.01cm/s

讀數精度：0.1 %

A/ D：16 Bit

觸發模式：內觸發，外觸發

觸發電平：0～10V(0～35cm/s)任意可調

時鐘精度：≤5秒/月

振動記錄

記錄模式：手動、單次、多次分段、連續

記錄時長： 1秒~160秒可調

采樣率：1 K ~ 50 KSps，多檔可調

存儲容量： 1M SRAM緩存，128 M flash內存（可記錄1024段數據）

使用環境

電池≥： 60小時（連續采樣）

適應環境： -10 ℃ ～ 75 ℃，20～ 100％ RH無冷凝

防護等級：IP64淋濺等級

產品規格

主機大?。?68 × 99 × 64mm

探頭大?。?6 × 66 × 66mm

重量：1Kg

供電方式：可充電鋰電池

顯示方式：全中文液晶顯示屏（128*64點陣）

用戶界面：7鍵PVC導航鍵盤

接口：全航空插接件輸入輸出

爆破分析

數據分析：頻率譜、功率譜、一階積分、一階微分、矢量合成、高低通濾波、分段分析

事件評估：爆破振動安全評估（GB6722-2014）等

高級分析：回歸分析，保護物安全距離計算 ，施工安全裝藥量計算

監測報告：監測點信息錄入，報告表自動生成，一鍵式打印

數據存檔：支持txt/dat/csv數據格式導出;支持Word/WPS報告導出
