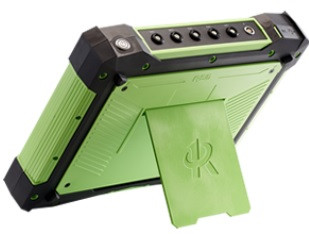

RSM-SY7(E)基樁多跨孔超聲波自動循測儀采用全新控制技術，自發自收速度更快，檢測效率更高，一次可完成5管樁10個剖面檢測。標配增強型換能器，匹配改進后的全自動判讀算法，信號強判讀準，讓檢測更加輕松高效。
產品用途
基樁聲波透射法完整性檢測
混凝土裂縫深度檢測
混凝土超聲回彈綜合法強度檢測
地質勘察巖體縱波波速測試
隧道巖體松動圈檢測
非金屬材料動彈性力學參數測試
地下連續墻完整性檢測
符合規范
《建筑基樁檢測技術規范》（JGJ 106-2014）
《公路工程基樁動測技術規程》（JTG/T F81-01-2004）
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
《鐵路工程基樁無損檢測規范》（TB 10218-2019）
《超聲回彈綜合法檢測混凝土強度技術規程》（CECS 02:2005）
《超聲法檢測混凝土缺陷技術規程》（CECS 21:2000）
《鐵路工程結構混凝土強度檢測規程》（TB 10426-2004）
《廣東省建筑地基基礎檢測規范》（DBJ/T 15-60-2019）
《水運工程混凝土結構實體檢測技術規程》（JTS 239-2015）
《水運工程地基基礎試驗檢測技術規程》（JTS 237-2017）
《Standard Test Method for Integrity Testing of Concrete Deep Foundation by Ultrasonic Crosshole Testing》（ASTM D6760-16）
技術特點
1、針對建筑、交通等一些新版規范對大直徑樁增加聲測管埋設要求，最多可一次完成5管檢測。
2、國內首創多通道自發自收基樁剖面全組合超聲波檢測，已獲多項發明專利授權；
3、自發自收電路設計，無需更換探頭對應聲測管的位置，一次提升可完成五管十剖面全組合測試，大幅提高檢測速度，大大減輕現場檢測人員工作強度；
4、配新型前置放大探頭，空氣中有效測距可達2米，混凝土中最長測距可達10米；
5. 每個剖面測試波形獨立可控調節增益延遲；
6. 可自動搜索首波位置、自動調整放大倍數；
7. 采用12.1寸超大真彩液晶顯示屏，現場可同時清晰觀測10個剖面測試波形、波列、波速、波幅等信息，測試過程中整樁質量一目了然；
8. 測點移距1～50cm可調，不漏點，無需重復測試；
9. 自動計數提升裝置連接方便、快捷，最大提升速度可達60m/min；
10、工業級電容觸摸屏，觸感柔和，操作流暢精準，適應強光環境；
11、機身采用工程塑膠ABS+PC、耐高溫阻燃材料，抗沖擊性能高；
12、IP65級防塵防水設計，無懼惡劣環境；
13、實時監控無線上傳，支持4G、WiFi方式，實現智能云檢測；
14、內置4G模塊，可實現軟件在線一鍵升級；
15、9mm超薄大容量電池，電池可拆卸，保證野外工作不間斷；
16、軟件全新升級，操控界面更友好、便捷。
性能指標
RSM-SY7(E) | ||||
顯示模式 | 12.1寸高亮度真彩液晶屏 分辨率：1280×768（背光可調） | 增益精度 | 0.5dB | |
操作方式 | 電容觸摸 | 頻帶寬度 | 1～500kHz | |
儲存模式 | 16G電子硬盤 | 聲幅準確度 | ≤3% | |
通訊方式 | 有線通訊 | 聲時準確度 | ≤0.5% | |
數據導出 | USB | 接收靈敏度 | ≤10μV | |
深度計數方式 | 自動計數 | 道間串擾 | ≤1/400 | |
主控形式 | 低功耗嵌入式系統 主頻：1GHz 內存：512M | 觸發方式 | 信號觸發 | |
通道數 | 五個獨立可控自發自收通道 | 上傳方式 | 4G/WiFi/藍牙 | |
一次提升測試剖面 | 十個剖面 | 防護等級 | IP65 | |
掃描速度 | ≥20次循環/秒 | 供電模式 | 可拆卸鋰電池 電池容量：12000mAh 電池厚度：9mm 續航時間：≥7h | |
采樣方式 | 同步自發自收 | 機殼 | 工程塑膠ABS+PC | |
采樣間隔 | 0.1～200μS | 工作溫度 | -20～+55℃ | |
記錄長度 | 0.5～4k | 外形尺寸 | 340*275*62mm | |
發射電壓 | 500V/1000V可調 | 重量 | 3.0 kg（含鋰電池） | |
動態范圍 | ≥100dB |
|
| |
提升裝置 | ||||
提升裝置連接方式 | 有線/無線 | 最小測點間距 | 1cm | |
無線傳輸距離 | 30m | 最大提升速度 | 1.0m/s | |
無線工作時間 | ≥20h | 記數方式 | 雙向計數 | |

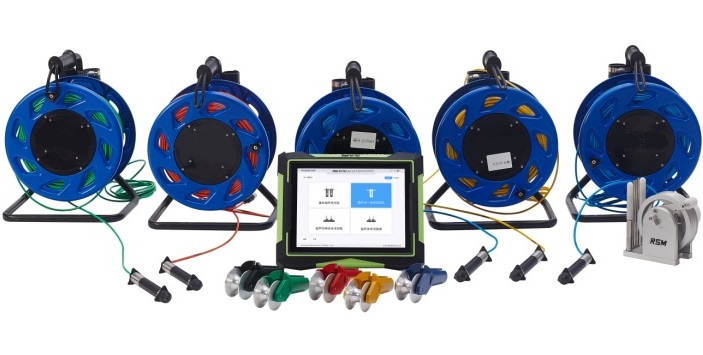

標準配置
序號 | 名 稱 | 數 量 | 規格型號 |
1 | 基樁多跨孔超聲波自動循測儀 | 1 | RSM-SY7(E) |
2 | 一發一收跨孔換能器 | 5 | 100m（含五個單管繞線盤） |
3 | 提升計數器 | 1 | V5.0 |
4 | 深度計數器連接電纜 | 1 | 10米 |
5 | 管口滑輪 | 5 | 紅、黃、黑、綠、白 |
6 | 三角架 | 1 |
|
7 | 電源充電器 | 1 | 8.4V 5A |
8 | 工具包 | 1 | 內含U盤、卷尺、電池安裝扳手、十字起、取卡工具 |
9 | 儀器箱 | 1 |
|
10 | 配件箱 | 1 |
|
