電磁波井間CT技術及在巖溶勘察中的應用

來源:武漢智巖  瀏覽量:  發布時間:2023-06-08 10:28:00

一、電磁波CT方法介紹

電磁波CT法涉及電磁波在地下有耗空間的輻射、傳播和接收,其正反演問題的理論基礎是電磁場理論和天線理論。當電磁波通過不同的地下介質(如各種不同的巖石、礦體及溶洞、破碎帶等 )傳播時,由于不同介質對電磁波的吸收(β)存在差異,如溶洞、破碎帶等的吸收系數(βs)比其圍巖的吸收系數(βo )要大得多,因此在溶洞、破碎帶的背后的場強也就小得多,從而呈現負異常。

電磁波CT就是根據實測數據,依照電磁波在有耗介質中傳播規律及一定的物理和數學關系反演透視剖面上的物理量的分布,最后以圖形的形式表現出來。

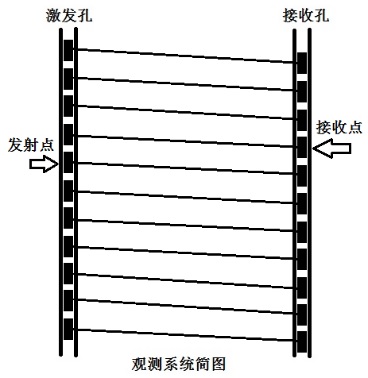

電磁波CT野外數據采集系統主要包括發射探頭組、接收探頭組和數據記錄儀三個部分,將發射探頭組和接收探頭組分別下入井中,在目的層進行電磁波的激發和接收,通過數據記錄儀進行記錄。




二、電磁波CT設備介紹

電磁波設備的工作原理:發射探頭將直流電能轉換成高頻電能,然后送至天線輻射電磁波。接收探頭將接收天線送來的微弱信號進行放大,然后轉換成直流電壓,AD采樣將數值送到地面主控機,主機接收并實時顯示數據列表和曲線。

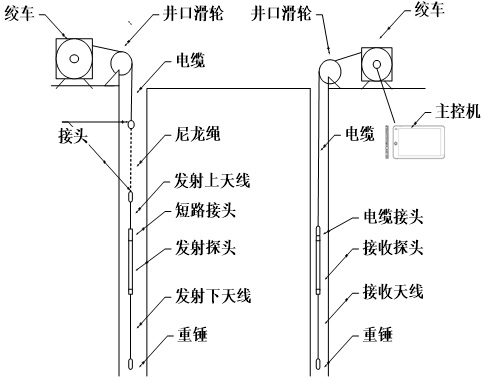

井下無線電波透視儀主要由發射探頭、接收探頭、上下天線、數據采集系統和下井系統組成,設備組成示意圖如圖。

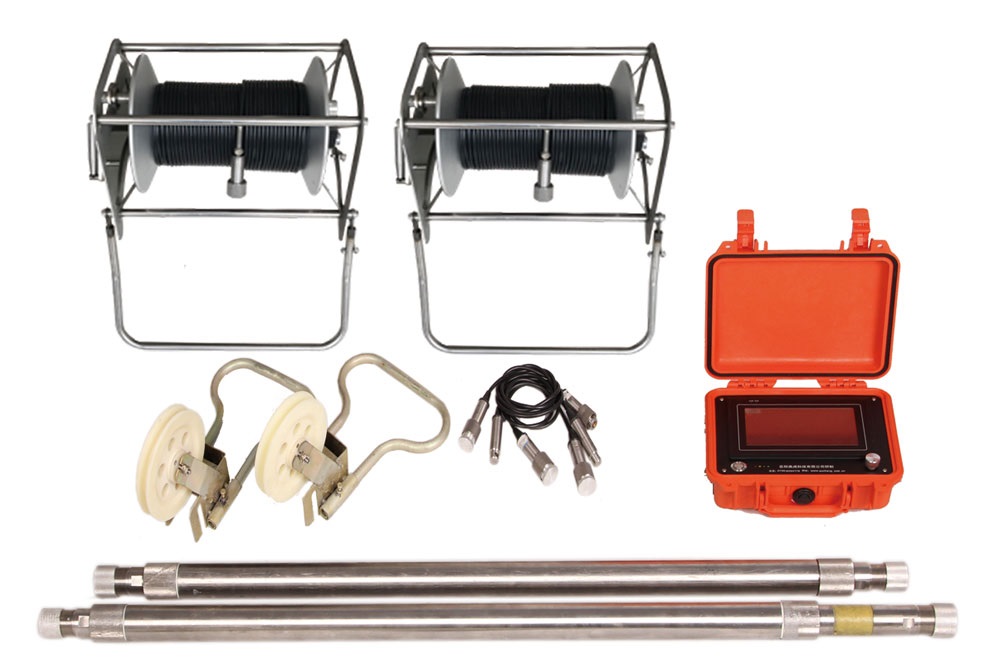

HX-JDT-02B型井下無線電波透視儀

技術指標

1、工作頻率

     掃頻范圍:0.1MHz~32MHz;掃頻間隔:由軟件任意設定;同步頻率準確

     度: ±0.5ppm

2、發射機輸出瞬間功率:≥15W(75歐負載)

3、接收機測量范圍:

    0.17μV~>56mV(-135dB~-25dB),其中對數線性范圍95dB。測量誤差:

    <±2dB

4、數據采集:數據曲線實時顯示,全自動數據采集與存儲。

5、天線

        分段寬帶地下天線,共四套:1~2MHz;2~5MHz;5~12MHz;12~

        30MHz。發射機采用偶極天線,接收機采用鞭狀天線。

6、溫度范圍:-20℃~50℃。

7、功耗:

        發射機:11.1V電池,最大工作電流小于90mA;

        接收機:11.1V電池,最大工作電流小于100mA;

8、井下探管密封性能:≥10大氣壓,最大下井深度1000m。

9、尺寸:   發射機Φ40*830mm       接收機Φ40*900mm



、電磁波CT設備優勢和特點

1、點頻和掃頻兩種工作方式,軟件快速設定采集頻率參數,在掃頻模式同時實現發射機和接收機同步;2、短路開關接頭設計,直接接入探頭開啟設備,無需打開探頭進行開啟

3、友好的圖形化界面操作,一次參數設定后,無需修改參數即可完成全孔檢測,簡單高效;

4、數據導入快速分析生成成果圖

5、多鉆孔對聯合成圖。

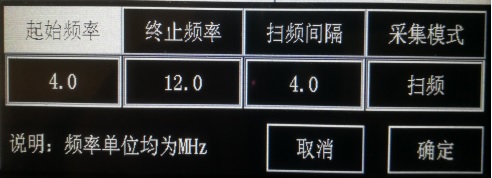

采集頻率參數界面

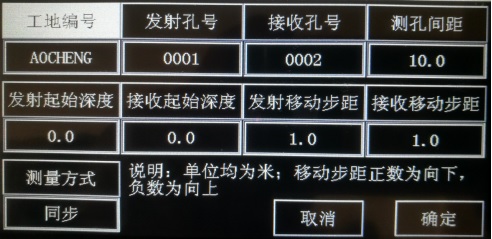

工程參數界面



四、數據資料處理

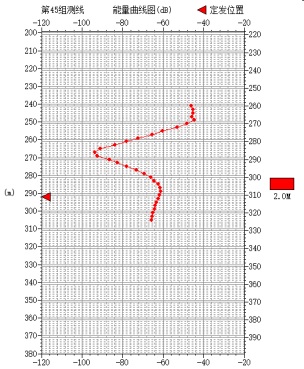

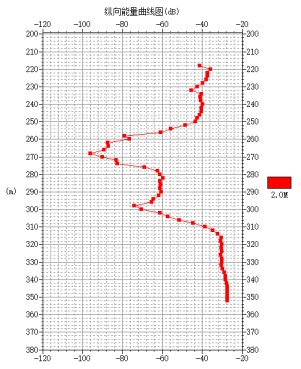

電磁波CT野外采集數據一般都記錄有完整的坐標位置參數,如果數據沒有異常點的情況下,軟件導入數據可直接進行分析;一般情況軟件導入數據后,應先對數據曲線進行瀏覽,剔除或修改異常數據點,以保證分析成果的可靠性。



數據資料處理-層析成像

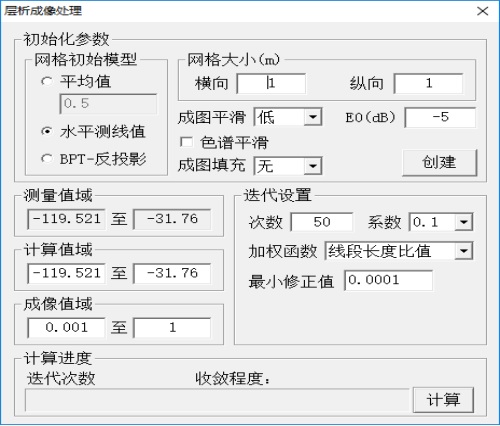

電磁波CT軟件導入數據可直接進行分析,層析成像處理參數界面如下左圖所示;層析處理后導出網格數據,用surfe進行成圖,如右圖所示。

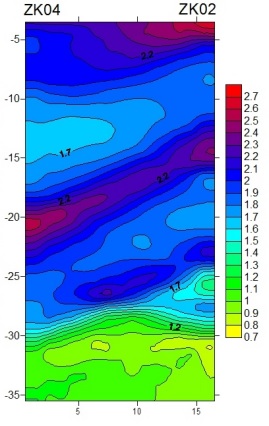

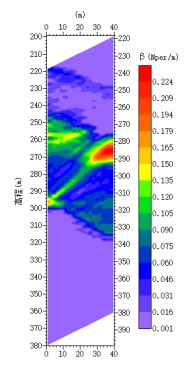

層析成像參數、分析界面圖               井間相對吸收系統剖面圖





五、綜合應用案例-某物探測量隊井間CT試驗

試驗?zāi)康模簩τ?/span>**市城市地質調查(巖溶專項)進行探索性研究,以期形成行之有效的**市巖溶調查技術體系,并將成果進行推廣。

試驗方法:采用地震波CT、電磁波CT兩種方法進行測試。

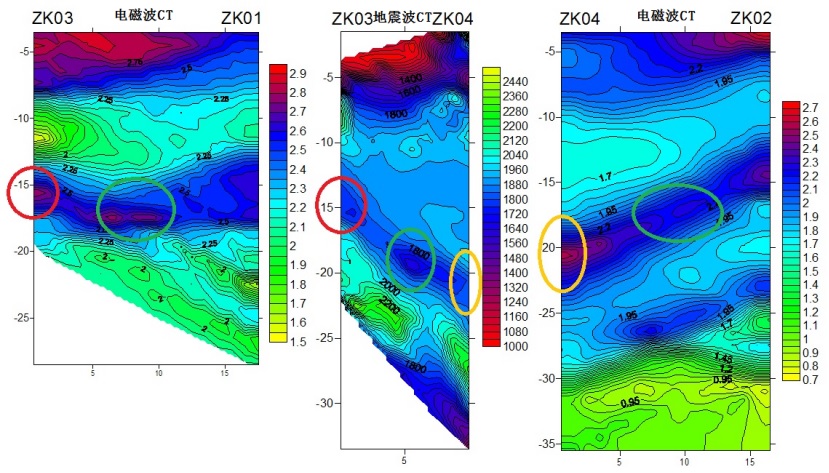

電磁波CT測試:ZK01-ZK03、ZK02-Zk04兩對鉆孔進行測。

由于ZK01、ZK02鉆孔無法灌注水,未能進行地震波CT測試,故選擇ZK03-ZK04進行地震波測試。



鉆孔分布圖

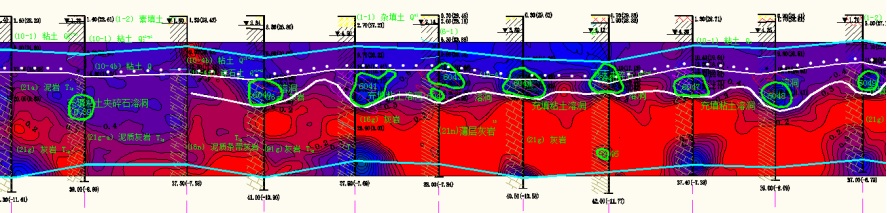

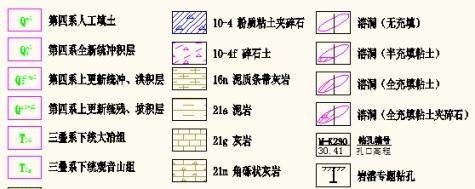

**市地鐵巖溶勘察








**市地鐵巖溶勘察

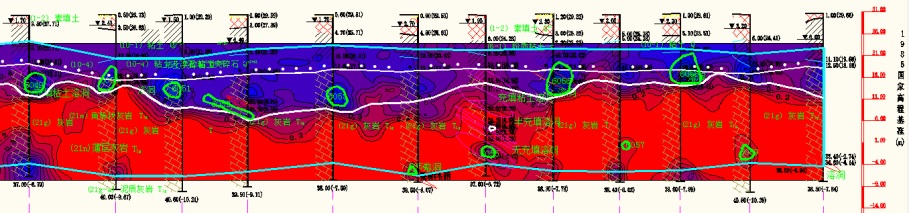

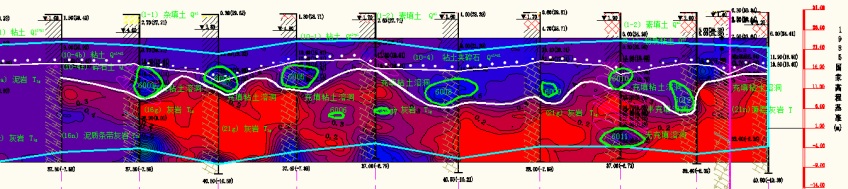

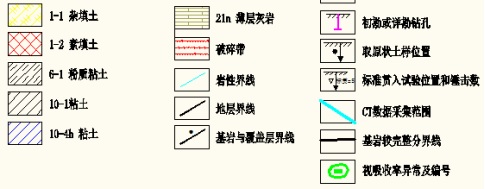

電磁波CT地質長剖面
