檢測項目：某電力升壓站覆蓋層厚度及巖溶發育情況探測

檢測時間：2023年10月

檢測地點：貴州

使用設備：BD-GPR-100探地雷達，天線中心頻率100MHz

設備生產單位：武漢智巖科技有限公司

1、測試目的

    利用探地雷達探測升壓站地基的覆蓋層厚度及巖溶發育情況，降低巖溶發育導致的地基失穩、地面塌陷機率和危害程度，為合理選擇建（構）筑持力層、基礎形式，優化工程設計及施工方案提供參考。

2、測試現場

3、測試數據及結論

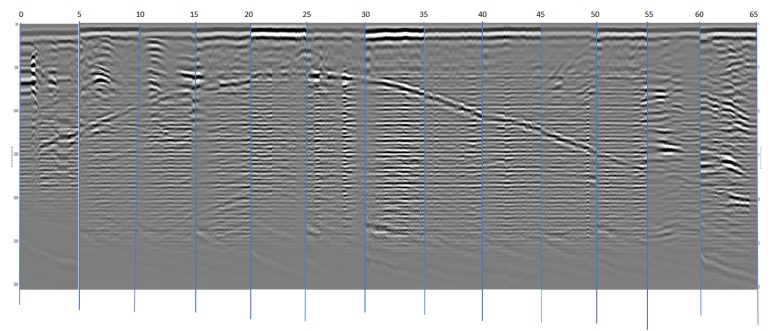

    測線5m處出現覆蓋層界面（深度4.3m左右），延續到55m處（深度7.5m左右），覆蓋層呈現一個拱形，拱頂位于測線22m～27m（深度2.8m左右）。測線62m～64m處出現覆蓋層界面（深度4m左右）。測線1m～1.5m處出現脫空（深度2.1m左右），測線6m～7m處出現脫空（深度2.4m左右），測線10.5m～12m處出現脫空（深度0.7m左右），測線62m～64m處出現疑似脫空（深度7.4m左右）。覆蓋層底部無明顯空洞或破碎帶。

    探地雷達清晰的探測出覆蓋層厚度以及底部巖溶發育情況，在分析軟件上能明顯的看到覆蓋層界面，覆蓋層呈現一個拱形。
