產品介紹
產品用途
適用于工程勘察、市政管線、道路橋梁、隧道檢測等領域，用于檢測或查明地下一定深度內的金屬或非金屬目標體信息。具體分類如下：
（1）地質災害：用于查明地下空間異常如空洞、脫空、破碎帶等地質信息；
（2）工程勘察：用于查明工程區域內地下異常如巖溶、塌陷、破碎帶等的信息；
（3）市政管線：用于城市建設過程中查明地下金屬或非金屬管線分布情況；
（4）道路橋梁：用于查明道路或橋梁選址過程中不良地質體調查；
（5）隧道檢測：用于隧道超前預報、檢測隧道施工質量等。
產品特點
（1）本產品采用業內領先的主機和天線一體化設計，體積小、重量輕、功耗低；
（2）主機和電腦無線連接，操作便捷；
（3）實現實時數據采集和顯示；
（4）軟件界面簡潔，操作簡便，上手快；
（5）多頻段天線可選，應用范圍廣；
（6）分析軟件操作簡單，結果判讀準確；
（7）探測精度高，定位準確；
（8）內置超大容量電池，續航時間長；
（9）人體工學結構設計，簡單、耐用、易操作，非常適合野外移動工作環境。
符合規范
◆《水電水利工程物探規程 DL/T 5010-2005》
◆《水利水電工程物探規程SL326-2005》
◆《電力工程物探技術規程 DL/T 5159-2012》
◆《水下工程物探規程 DB34/T 2209-2014》
◆《公路斷面探傷及結構層厚度地質雷達 JT/T 940-2014》
◆《城市工程地球物理探測標準CJJ/T 7-2017》
◆《城市地下管線探測技術規程CJJ 61-2017》
◆《雷達法檢測建設工程質量技術規程DGJ 32-TJ79-2009》
◆《鐵路隧道超前地質預報技術規程Q∕CR 9217-2015》
◆《城市地下病害體綜合探測與風險評估技術標準JGJT437-2018》
◆《公路工程物探規程JTGT 3222—2020》
性能參數
型號 | ZY-GPR100系列探地雷達 | |
主機 | 天線中心頻率 | 100MHz |
采樣頻率 | 0.2-100GHz可調 | |
時窗范圍 | 1ns～20000ns，連續可調 | |
采樣點數 | 32～32767樣點/掃描，可選 | |
掃描速率 | 350線/秒 | |
A/D轉換 | 18bit | |
連續工作時間 | ≥8小時 | |
整機功耗 | ＜16 W | |
信噪比 | 優于160dB | |
采集時速 | > 60 km/h @ 5 cm 水平采樣間距（道間距） | |
最小采樣間隔 | ＜10ps | |
測量方式 | 逐點測量、距離觸發測量、連續測量三種測量方式 | |
顯示方式 | 偽彩圖、堆積波形或灰度圖 | |
工作溫度 | -30℃～+70℃ | |
工作電壓 | 10-15V DC | |
防護等級 | IP66 | |
無線數據傳輸距離 | 大于50 m | |
重 量 | 13.5KG | |
應用推薦
天線類型 | 天線主頻 | 可達深度 | 應用推薦 |
單體屏蔽天線 | 1.5GHz | 0~0.8m | 混凝土、鋼筋、橋梁缺陷檢測 |
900MHz | 0~1.5m | 襯砌檢測、公路路面檢測、 鋼筋掃描、橋梁缺陷檢測 | |
600MHz | 0~3.0m | ||
400MHz | 0~5 m | 工程、隧道襯砌檢測、擋墻缺陷檢測 | |
200MHz | 0~10m | 淺層地質病害探測、管線探測、滲漏檢測 | |
100MHz | 0~30m | 淺層工程勘察、超前地質預報、 地質病害（巖溶、空洞、破碎帶）探測 | |
50MHz | 0~40m |
數據處理軟件特點
顯示方式：實時彩顯，彩色/灰階行掃描，變面積/波形顯示，線性掃描方式中可使用256種色源來表示信號的幅度和極性。
雷達軟件包更豐富了雷達系統的應用，除了配備專用的雷達數據后處理軟件，用戶還可根據自己需要選擇特殊功能的軟件模塊，可在PC機上進行數據處理。模塊包括：
（1）公路面層自動追蹤軟件：專門用于公路測量使用，自動去除干擾。高速公路結構分層自動跟蹤分析，顯示樁號、層厚，層厚偏差電子表格。
（2）結構掃描工具包：三維深度切片，鋼筋網透視圖，管線立體定位，建筑物中空洞、裂縫顯示。
（3）快速三維繪圖軟件：2D反演，3D處理和顯示，市政設施三維和二維可視化成象顯示。
（4）建筑結構分析軟件：鋼筋分布深度定位顯示，市政管線分布定位。
（5）橋梁結構分析軟件：橋梁鋼筋分布軟件。
配置清單
序號 | 名稱 | 數量 | 規格型號 |
1 | 探地雷達主機 | 1臺 | 內置鋰電池，含拖繩、充電器 |
2 | 小推車 | 1輛 | 含測距輪 |
3 | 數據采集處理軟件 | 1套 | U盤 |
4 | 筆記本電腦 | 1臺 |
|
5 | 合格證、使用說明書 | 各1份 |
|

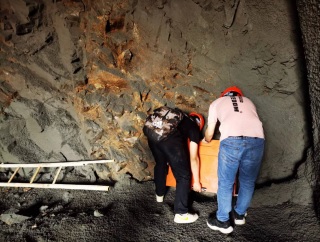

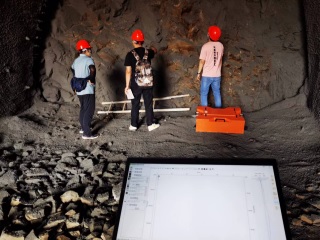

工程案例1：隧道掌子面探測
在掌子面上沿水平方向方向共布置了1條地質雷達測線，測線布置情況據圖如下圖所示：

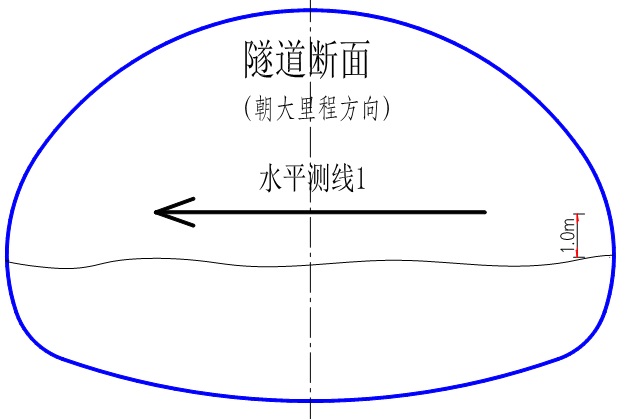

隧道地質雷達測線布置示意圖
檢測數據分析
2023年4月3日對**隧道左洞出口前方地質體進行了地質雷達超前探測，探測距離25m，地質雷達波譜圖見下圖。
掌子面以全風化花崗巖為主，呈土狀子碎塊狀，巖體較破碎，節理裂隙發育，自穩能力差。圍巖設計為V級，實際判定為V級。

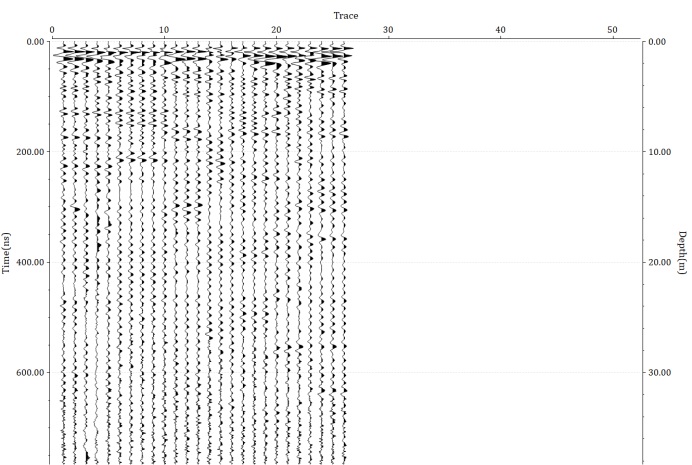

地質雷達波譜圖（水平測線（右→左））
檢測結論
根據以上地質雷達法及現場實際地質情況詳細分析，得出以下結論：
綜合掌子面地質素描和地質雷達探測結果，預報掌子面前方25m范圍內結果詳見下表和下圖:
**隧道左洞***預報結果表
序 | 里程 | 設計圍巖級別 | 前期TGP預報建議圍巖分級 | 本次地質雷達建議圍巖分級 | 最終建議圍巖分級 |
1 | *** | V | 不具備實施條件 | V | V |
掌子面測線1 | |
隧道里程 | *** |
設計圍巖分級 | V |
地質雷達預報結果 | V |
**隧道左洞***預報結果縱斷面圖
綜合掌子面地質素描和地質雷達探測結果，建議**隧道左洞***段的圍巖級別為V級，由于圍巖破碎，建議采用CD法進洞，在施工過程中加強安全防護工作，尤其是拱頂，以防止掉塊、砃塌危險事故發生。另外，注意做好防水、排水工作。

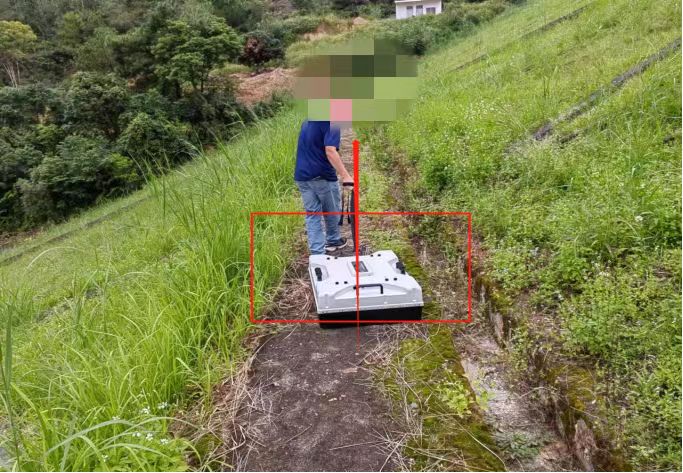

工程案例2：大壩滲透點探測

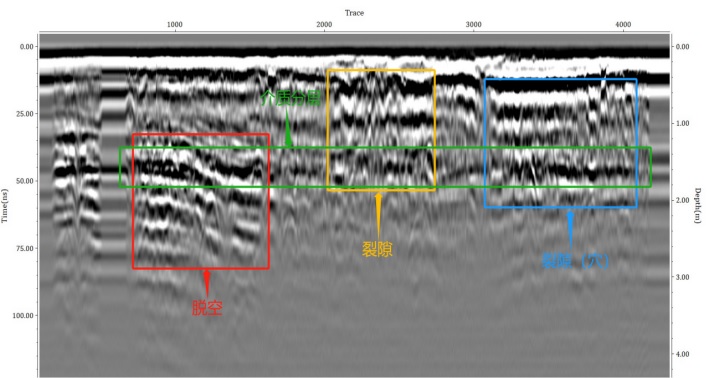

根據第一層檢測數據圖像分析可得，紅色方框標注區域為一段脫空區，水平方向上從760道—1600道之間，黃色方框標注區域為一段淺層的裂隙，深度在1m以內，藍色方框標注區域為一段裂隙（穴），深度在1.5m以內，綠色方框標注區域有介質分層情況，同相軸方向呈連續狀態。

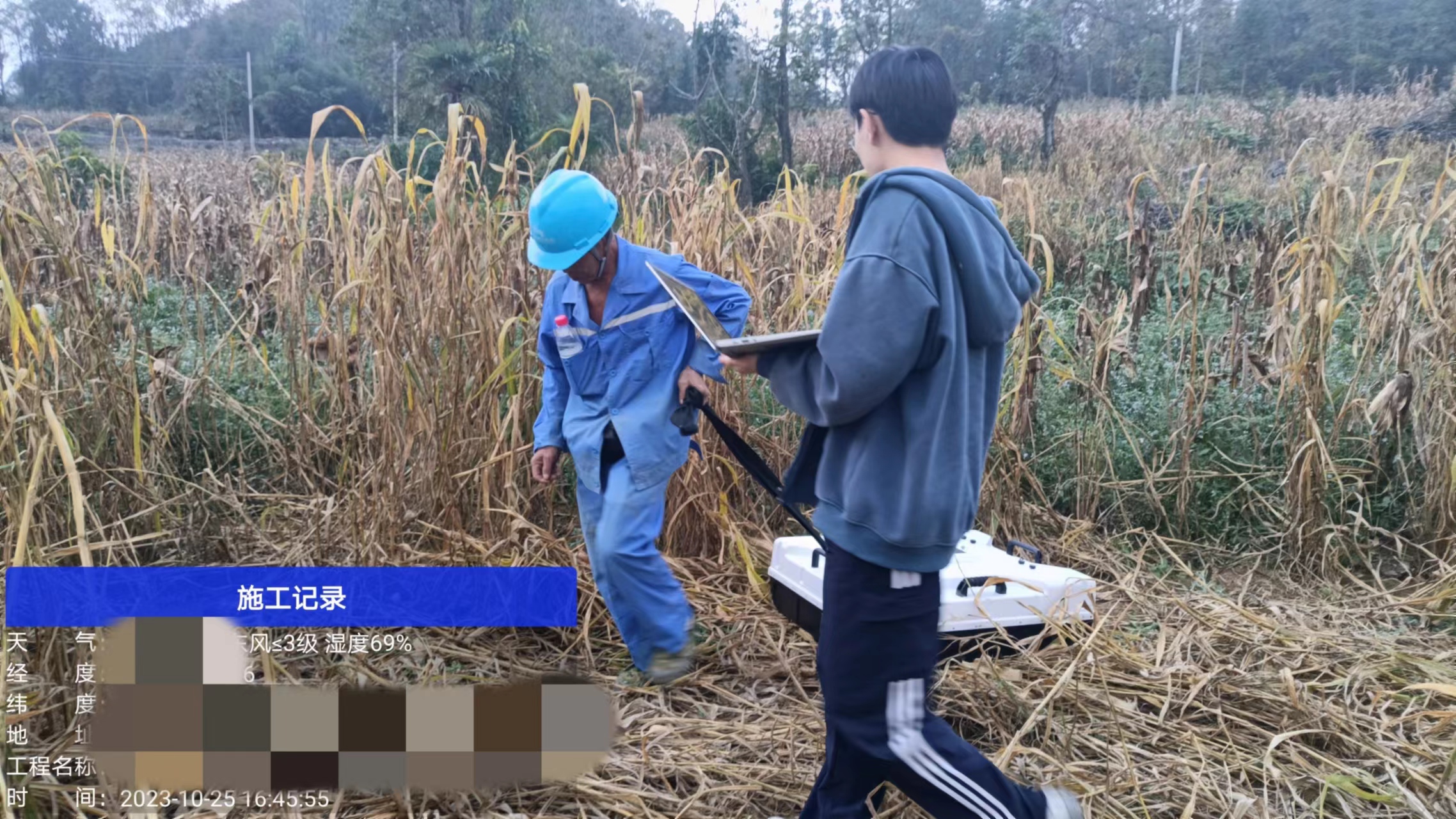

工程案例3：覆蓋層厚度及巖溶探測
測線5m處出現覆蓋層界面（深度4.3m左右），延續到55m處（深度7.5m左右），覆蓋層呈現一個拱形，拱頂位于測線22m～27m（深度2.8m左右）。測線62m～64m處出現覆蓋層界面（深度4m左右）。測線1m～1.5m處出現脫空（深度2.1m左右），測線6m～7m處出現脫空（深度2.4m左右），測線10.5m～12m處出現脫空（深度0.7m左右），測線62m～64m處出現疑似脫空（深度7.4m左右）。覆蓋層底部無明顯空洞或破碎帶。
