產品介紹
鉆孔雷達簡介
鉆孔雷達是利用隧道超前鉆孔進行鉆孔雷達反射成像的一種用于確定地下介質分布的電磁探測技術。鉆孔雷達利用雷達發射接收天線放置鉆孔中并以一定的速度掃描探測成像，它向鉆孔周圍360°空間發射和接受反射信號。由于電磁波在地下介質中傳播時，其路徑、電磁場強度與波形將隨所通過介質的電學性質及幾何形態而變化，因此，可以根據接收到的電磁波的旅行時間、振幅、波形和頻率等資料來分析和推斷介質結構和物理性質。
產品用途
適用于礦山、公路、鐵路、水利及國防工程的鉆孔周圍得知探測及隧道地質鉆孔超前探測，鉆孔周圍半徑（0-15m）（探測距離視巖層性質而定）主要探測內容有斷裂帶探測、空洞探測、含水層探測、軟弱巖層探測和巖層探測等。具體分類如下：
◆地質災害評估：用于查明地下空間異常如空洞、脫空、破碎帶等地質信息；
◆工程勘察：用于查明工程區域內地下異常如巖溶、塌陷、破碎帶等的信息;
◆煤礦檢測：用于查明礦洞中不良地質體調查；
◆含水地層探測：用于查明地下空間含水層面積、富水區面積計算等。
技術亮點
本采集系統可滿足客戶多樣化中心頻率的定制需求，天線采用雙通道一發一收，定向采集探測區域信息，適合精細化作業要求。
性能參數
主機 | 天線頻率 | 200MHz（可定制頻率） |
采樣頻率 | 0.2-100GHz可調 | |
時窗范圍 | 1ns～20000ns，連續可調 | |
采樣點數 | 32～32767樣點/掃描，可選 | |
掃描速率 | 200線/秒 | |
A/D轉換 | 18bit | |
連續工作時間 | ≥8小時 | |
整機功耗 | ＜18 W | |
信噪比 | 優于120dB | |
采集時速 | > 60 km/h @ 5 cm 水平采樣間距（道間距） | |
最小采樣間隔 | 10ps | |
測量方式 | 逐點測量、距離觸發測量、連續測量 | |
顯示方式 | 偽彩圖、堆積波形或灰度圖 | |
工作溫度 | -40℃～+70℃ | |
工作電壓 | 10-15V DC | |
防護等級 | IP66 | |
有線通訊 | 以太網，100Mbps | |
重 量 | ≤7kg | |
測量范圍 | 0-15m | |
尺寸 | 直徑4-5cm，長度2米左右 |
產品特點
◆本產品采用業內領先的主機和天線一體化設計，體積小、重量輕、功耗低;
◆實現實時數據采集和顯示;
◆軟件界面簡潔，操作簡便，上手快;
◆分析軟件操作簡單，結果判讀準確
◆探測精度高，定位準確;
◆內置超大容量電池，續航時間長;
◆人體工學結構設計，簡單、耐用、易操作，非常適合野外移動工作環境。
符合規范
◆《水電水利工程物探規程 DL/T 5010-2005》
◆《水利水電工程物探規程 SL326-2005》
◆《電力工程物探技術規程 DL/T 5159-2012》
◆《公路工程物探規程 JTG/T C22-2009》
◆《水下工程物探規程 DB34/T 2209-2014》
◆《公路斷面探傷及結構層厚度地質雷達 JT/T 940-2014》
◆《城市工程地球物理探測標準 CJJ/T 7-2017》
配置清單
序號 | 名稱 | 數量 | 單位 | 說明 |
1 | 雷達主機（電腦） | 1 | 臺 | 含包裝箱、收發組件,筆記本顯示， 重量2公斤左右 |

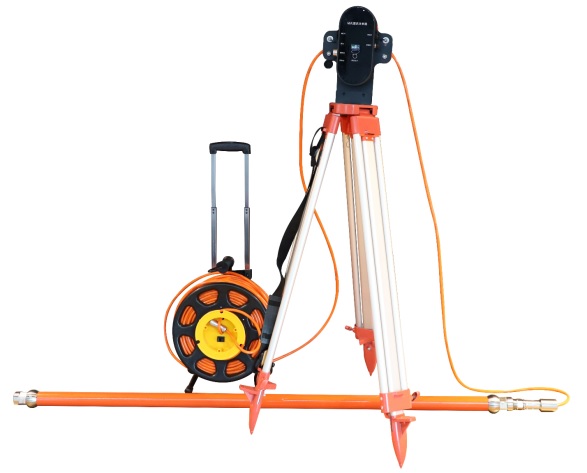

2 | 天線探頭 | 1 | 根 | 直徑45mm，長度約2m，重量約4公斤 |
3 | 實時采集分析軟件 | 1 | 套 | 不加鎖 |
4 | 充電電池 | 1 | 套 | 可連續工作 8 小時以上 |
5 | 充電器 | 1 | 套 | - |
6 | 連接線纜 | 1 | 條 | - |
7 | 產品說明書 | 1 | 份 | 電子版 |

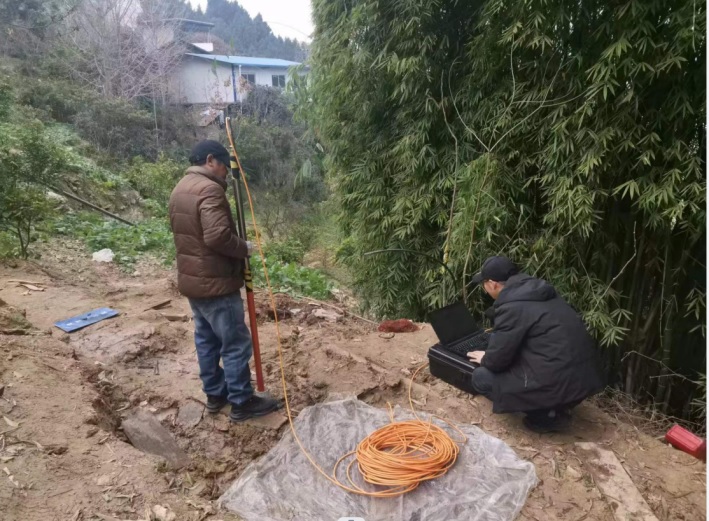

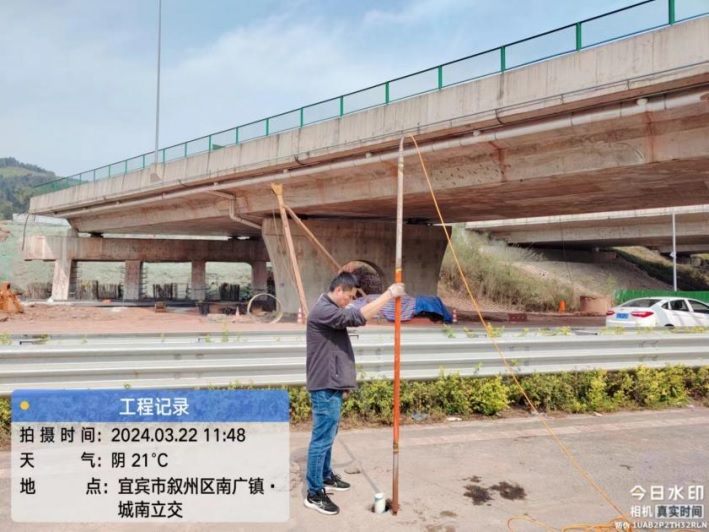

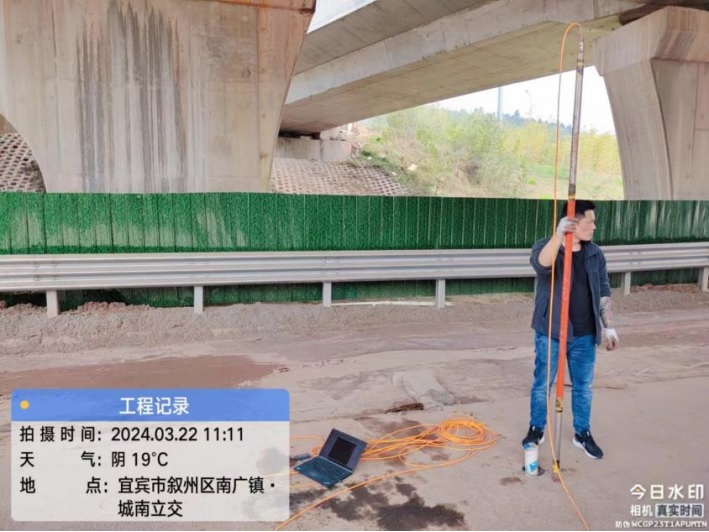

測試案例一：宜賓市某項目

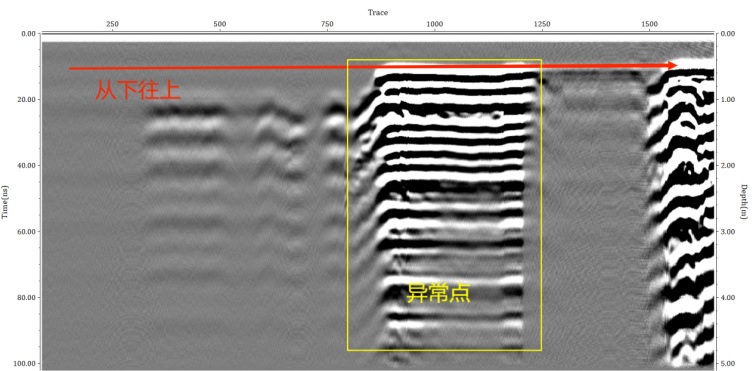

說明：孔深度為16.7m，測線方向?yàn)閺南峦?，起點位置為0m，終點位置為38.77m，按照計算的得到比例尺為2.32，上圖所示異常起點位置為11.27m，異常終點位置為17.40m，計算可得該段強反射信號區域長度為2.64m左右，該信號頂點離地面距離為9.21m。根據現場信息初步判斷該段強反射信號區域?yàn)楦邏盒龂姌丁?/span>

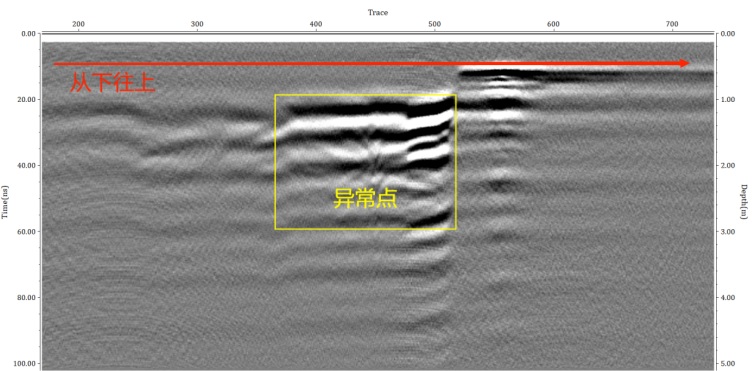

說明：孔深度為18m，測線方向?yàn)閺南峦?，起點位置為0m，終點位置為48.25m，按照計算的得到比例尺為2.75，上圖所示異常起點位置為25.71m，異常終點位置為37.15m，計算可得該段強反射信號區域長度為4.16m左右，該信號頂點離地面距離為4.03m。根據現場信息初步判斷該段強反射信號區域?yàn)楦邏盒龂姌丁?/span>
測試案例二：巴東縣某項目

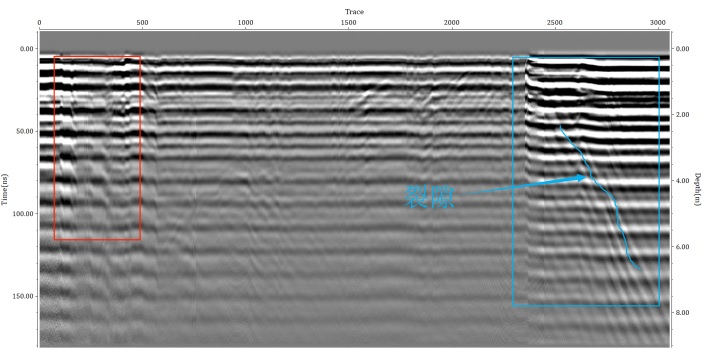

參數設置：采樣點數384、采樣率2GHz、發射重頻180KHz、采樣延時35ns、平均次數8。

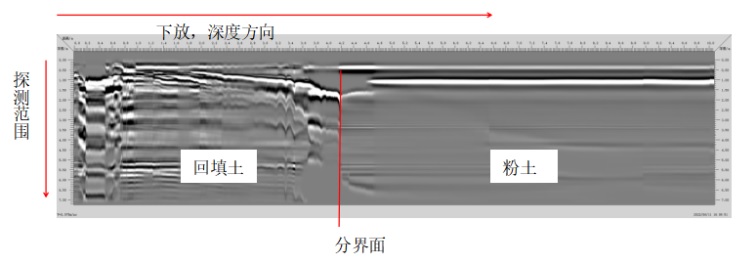

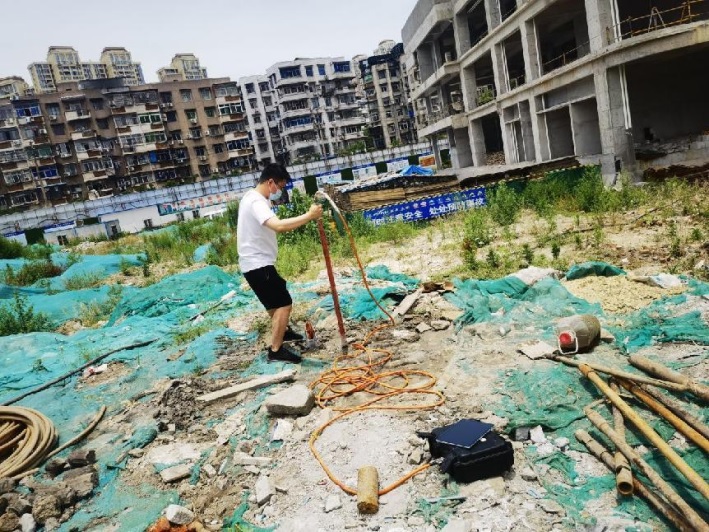

測試案例三：武漢某項目
