產品用途
    適用于工程勘察、市政管線、道路橋梁、隧道檢測等領域，用于檢測或查明地下一定深度內的金屬或非金屬目標體信息。具體分類如下：

（1）工程勘察：用于查明工程區域內地下異常如巖溶、塌陷、破碎帶等的信息；
（2）市政管線：用于城市建設過程中查明地下金屬或非金屬管線分布情況；
（3）道路橋梁：用于查明道路或橋梁選址過程中不良地質體調查；
（4）隧道檢測：用于隧道超前預報、檢測隧道施工質量等。

產品特點

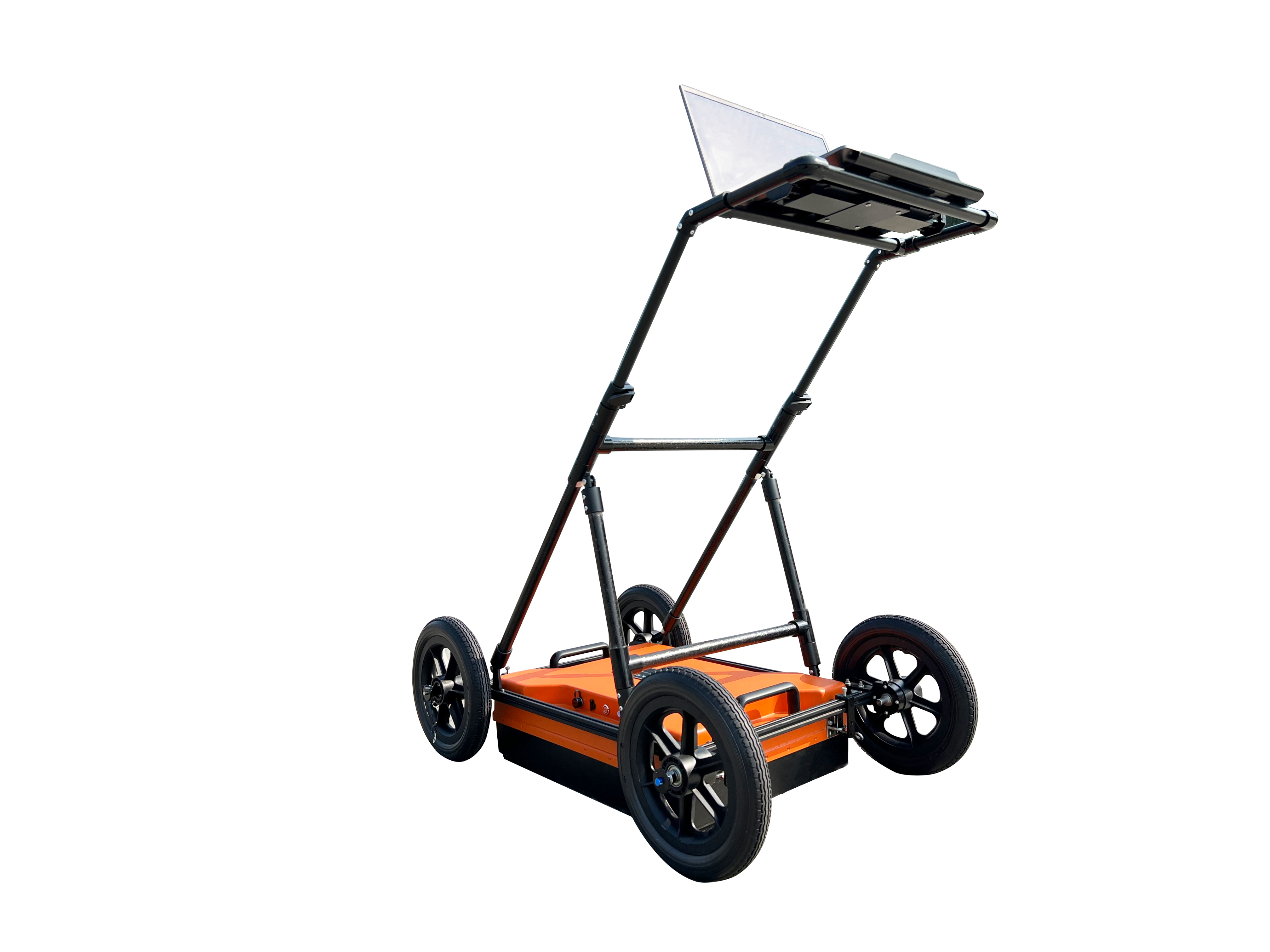

（1）本產品采用業內領先的主機和天線一體化設計，體積小、重量輕、功耗低；
（2）主機和電腦無線連接，操作便捷；
（3）實現實時數據采集和顯示；
（4）軟件界面簡潔，操作簡便，上手快；
（5）多頻段天線可選，應用范圍廣；
（6）分析軟件操作簡單，結果判讀準確；
（7）探測精度高，定位準確；
（8）內置超大容量電池，續航時間長；
（9）人體工學結構設計，簡單、耐用、易操作，非常適合野外移動工作環境。

符合規范
◆《水電水利工程物探規程 DL/T 5010-2005》
◆《水利水電工程物探規程SL326-2005》
◆《電力工程物探技術規程 DL/T 5159-2012》
◆《水下工程物探規程 DB34/T 2209-2014》
◆《公路斷面探傷及結構層厚度地質雷達 JT/T 940-2014》
◆《城市工程地球物理探測標準CJJ/T 7-2017》
◆《城市地下管線探測技術規程CJJ 61-2017》
◆《雷達法檢測建設工程質量技術規程DGJ 32-TJ79-2009》
◆《鐵路隧道超前地質預報技術規程Q∕CR 9217-2015》
◆《城市地下病害體綜合探測與風險評估技術標準JGJT437-2018》
◆《公路工程物探規程JTGT 3222—2020》

性能參數

應用推薦

數據處理軟件特點
    顯示方式：實時彩顯，彩色/灰階行掃描，變面積/波形顯示，線性?huà)呙璺绞街锌墒褂?/span>256種色源來表示信號的幅度和極性。
    雷達軟件包更豐富了雷達系統的應用，除了配備專用的雷達數據后處理軟件，用戶還可根據自己需要選擇特殊功能的軟件模塊，可在PC機上進行數據處理。模塊包括：

（1）公路面層自動追蹤軟件：專門用于公路測量使用，自動去除干擾。高速公路結構分層自動跟蹤分析，顯示樁號、層厚，層厚偏差電子表格。
（2）結構掃描工具包：三維深度切片，鋼筋網透視圖，管線立體定位，建筑物中空洞、裂縫顯示。
（3）快速三維繪圖軟件：2D反演，3D處理和顯示，市政設施三維和二維可視化成象顯示。
（4）建筑結構分析軟件：鋼筋分布深度定位顯示，市政管線分布定位。
（5）橋梁結構分析軟件：橋梁鋼筋分布軟件。

配置清單

工程案例

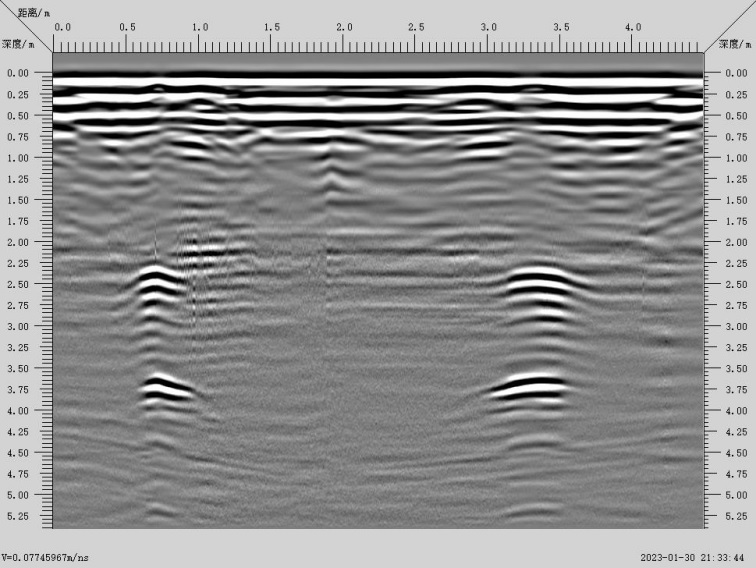

排污管道探測

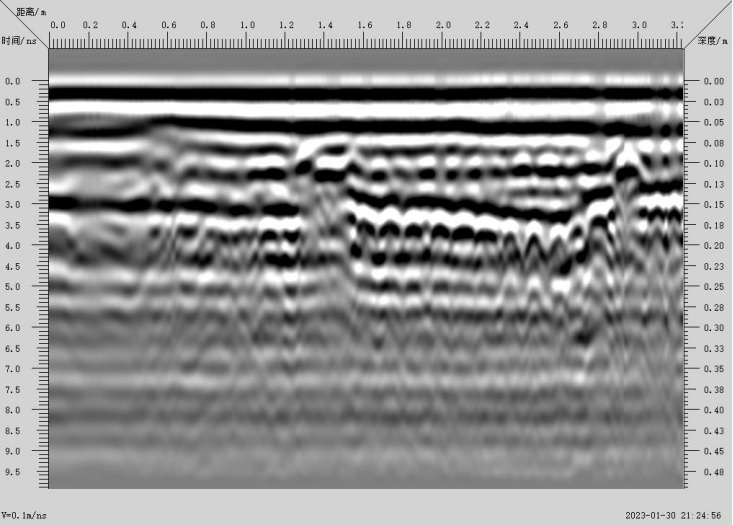

橋梁混凝土鋼骨架檢測

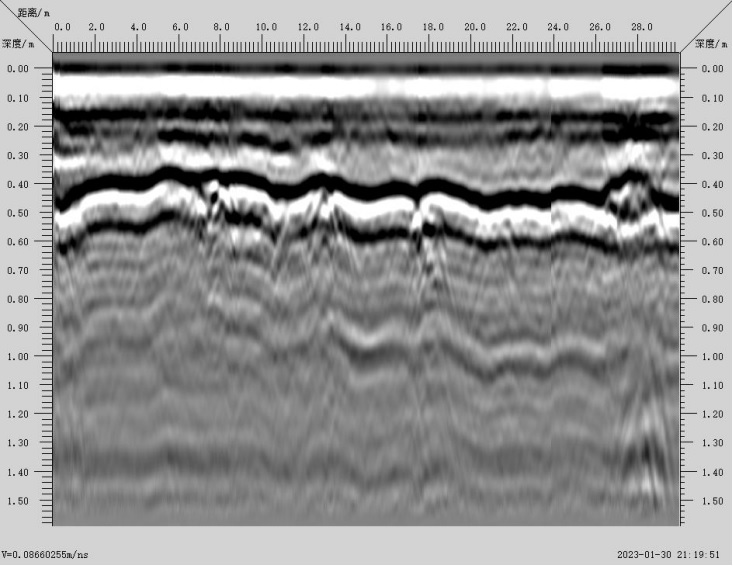

宜昌某地路面分層

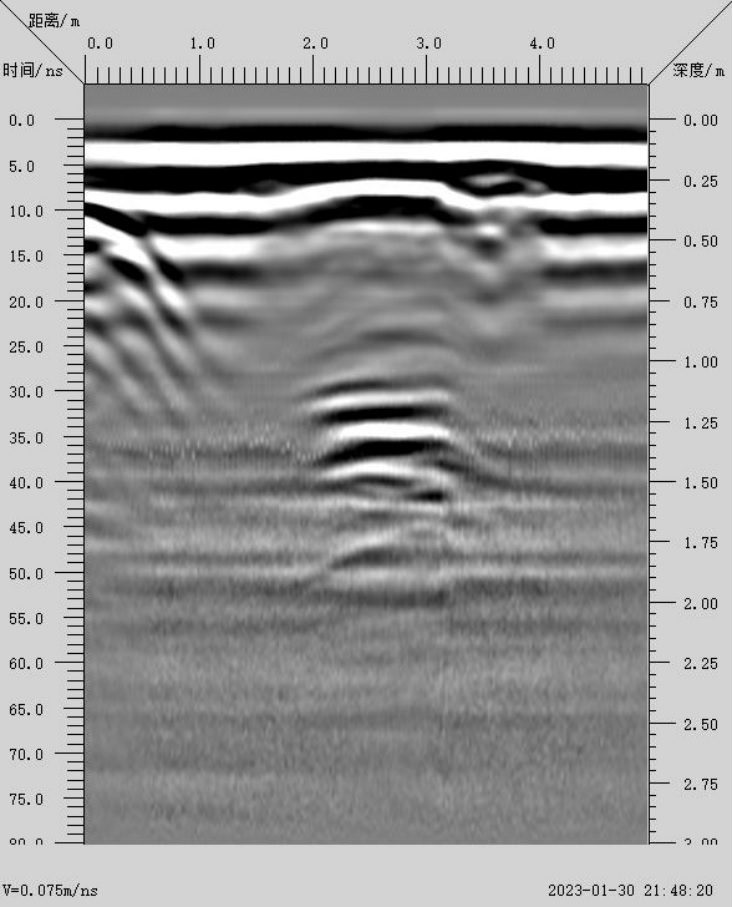

空洞探測
