產品介紹
巖體靜彈模量是水利水電等大型工程建設中非常重要的巖體參數，HX-JTM-02B數字型鉆孔靜彈模測量?jī)x檢測基于原位測試手段中的承壓板法，該設備采用進口千斤頂、進口油泵和油管，并使用高精度位移傳感器，具有數據準確，穩定性好，安全可靠，重量輕，體積小等特點。
主要用途
1. 井下巖體變形模量和彈性模量檢測
2. 井下松散地質條件下變形模量檢和彈性模量檢測
3. 巖體參數獲取，指導巖體分類
4. 指導基巖灌漿處理程序和優化施工設計
技術特點
1、探頭帶攝像觀測設備，可實時了解鉆孔情況與巖性狀況，確保設備安全下井。
2、探頭可配備電子羅盤，可確定測試點方位。
3、低功耗型數字型主控箱, 內置電池可連續工作6~8小時。
4、可視化Windows界面，數據實時觀測、采集，數據自動存盤，操作快捷，檢測效率高。
5、可實時查看測點承壓板壓力值與位移值變化曲線。
6、進口油泵與傳感器，位移精度達0.001mm。
7、高精度數據采集，轉換精度達13位(Bit)。
8、分析軟件界面友好，設定好參數可自動計算彈性模量，數據自動導出至Excel等，便于工程人員編輯與處理。
9、設備輕便，運輸使用方便。
10、完善的售后服務和技術支持，并提供現場培訓。
規格參數
變徑板外弧面尺寸 | Φ76×160（76mm鉆孔） Φ91×160（91mm鉆孔） Φ110×160（110mm鉆孔） | |
可測孔徑 | Φ76mm-Φ110mm | |
最大應力 | 70MPa | |
最大出力 | 200KN | |
接觸角2β | 30度、45度 | |
承壓板 最大壓強 | 30度 | 56MPa(Φ91), 46MPa(Φ110) |
45度 | 45MPa(Φ76), 37MPa(Φ91), 30MPa(Φ110) | |
位移量程 | 10mm | |
位移計精度 | 0.001mm | |
壓力計精度 | 0.01MPa | |
探頭最小尺寸 | 72mm，87mm，106mm | |
設備重量 | < 20KG（不含油管） | |
最大測量深度 | ≤ 200m | |

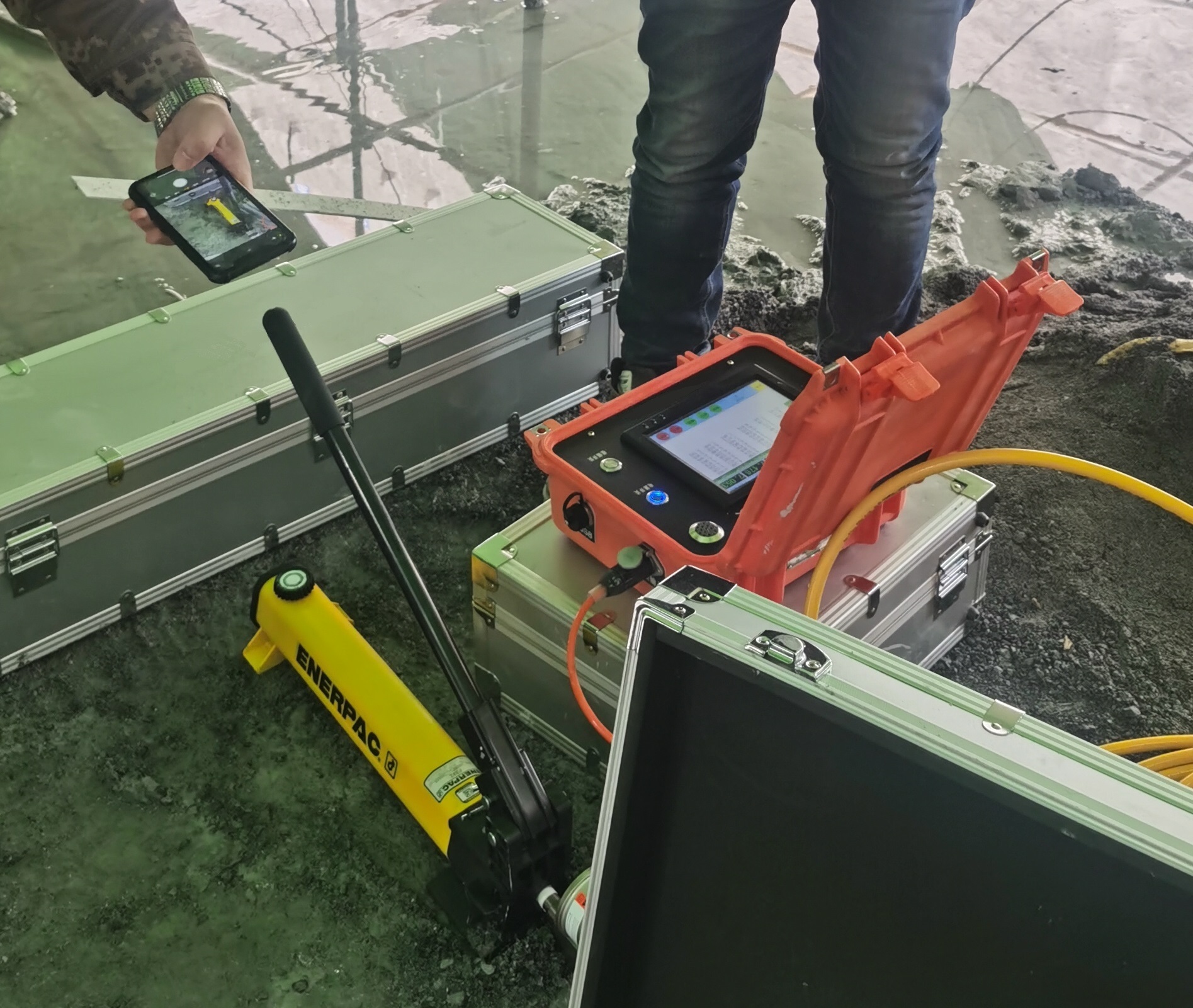

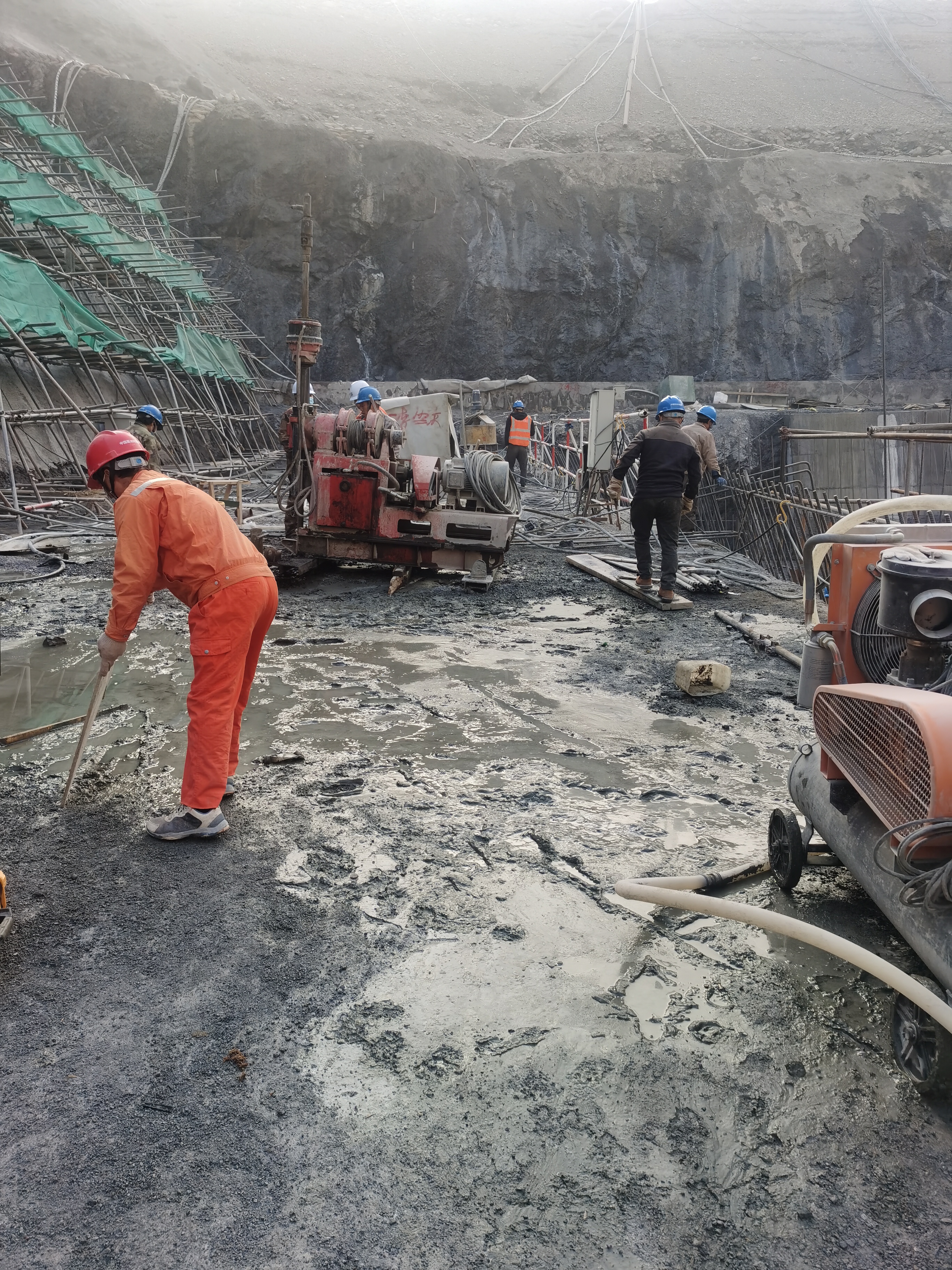

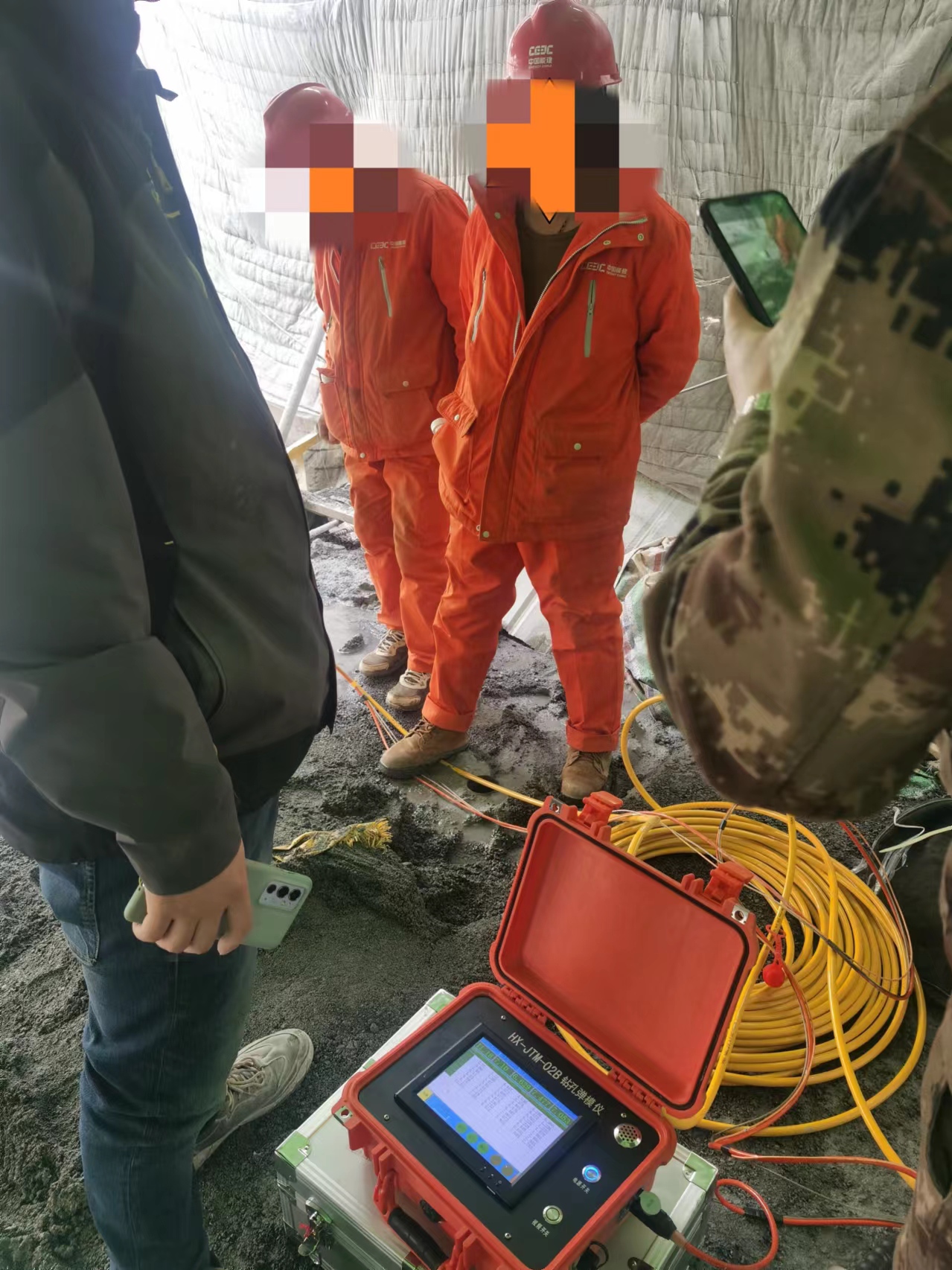

工程案例

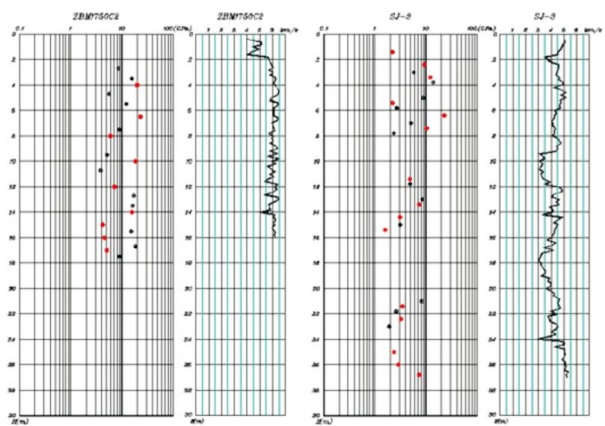

紅點為我公司鉆孔彈模數據，黑點為加拿大彈模鉆孔儀數據，旁邊是對應聲波波速。

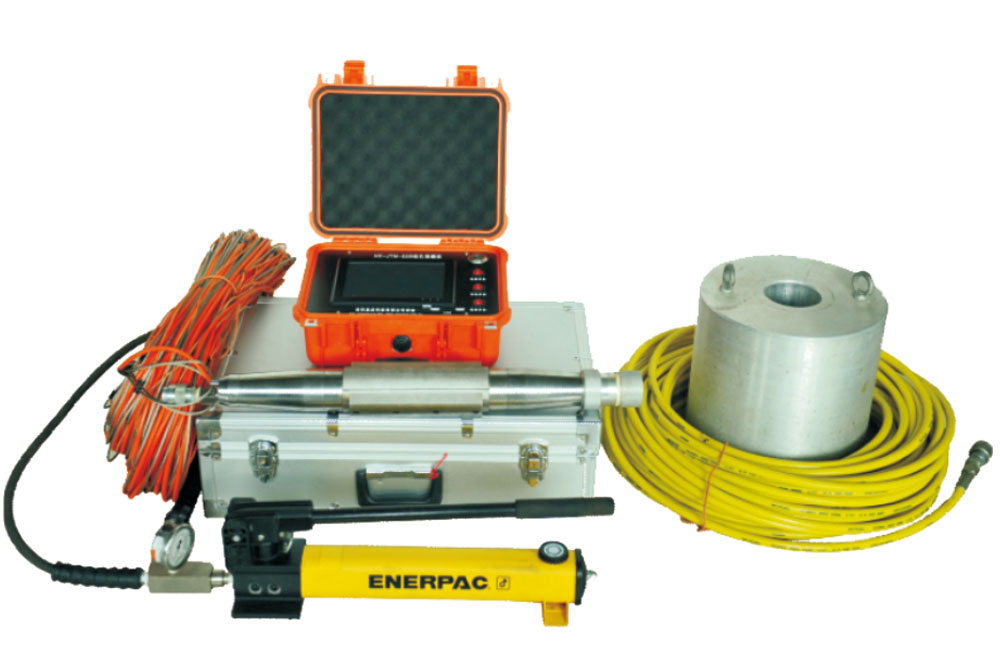

配置清單
序號 | 名 稱 | 數 量 | 備注 |
1 | 主控制箱 | 1臺 |
|
2 | 彈模儀探頭及數據電纜 | 1套 | 電纜100m |
3 | 油管及附件 | 1根 | 油管50m |
4 | 液壓泵一套及附件 | 1套 |
|
5 | 變徑板87mm-97mm及螺釘 | 1套 |
|
7 | 螺釘配套六角扳手 | 1套 |
|
8 | 穩壓充電器一個 | 1個 |
|
9 | 備用外接電瓶?jī)尚具B接線 | 1根 |
|
10 | 用戶手冊 | 1份 |
|
11 | 儀器配套資料 | 1張 |
|
12 | 數據分析軟件 | 1套 | U盤 |
13 | 檢測報告（含標定資料） | 1份 |
|
14 | 包裝箱 | 1個 |
|
部分用戶
序號 | 單位名稱 | 設備名稱 |
1 | 中水北方勘測設計研究有限責任公司勘察院 | 鉆孔靜彈模測量?jī)x |
2 | 中國水電顧問集團北京勘測設計研究院有限公司 | 鉆孔靜彈模測量?jī)x |
3 | 中水東北公司工程物探公司 | 鉆孔靜彈模測量?jī)x |
4 | 國核電力勘測設計研究院 | 鉆孔靜彈模測量?jī)x |
5 | 四川中水成勘院工程勘察有限責任公司 | 鉆孔靜彈模測量?jī)x |
6 | 河北中核巖土工程有限公司 | 鉆孔靜彈模測量?jī)x |
7 | 浙江華東工程安全技術有限公司（華東院） | 鉆孔靜彈模測量?jī)x |
8 | 中國水電顧問集團昆明勘測設計研究院 | 鉆孔靜彈模測量?jī)x |
9 | 中國水電顧問集團貴陽勘測設計研究院 | 鉆孔靜彈模測量?jī)x |
10 | 中國水電顧問集團西北勘測設計研究院 | 鉆孔靜彈模測量?jī)x |
11 | 長江工程地球物理勘測武漢有限公司 | 鉆孔靜彈模測量?jī)x |
12 | 中國水電顧問集團中南勘測設計研究院有限公司 | 鉆孔靜彈模測量?jī)x |
13 | 核工業西南勘察設計研究院有限公司 | 鉆孔靜彈模測量?jī)x |
14 | 中國水利水電科學研究院 | 鉆孔靜彈模測量?jī)x |
15 | 中國電建西北院地質勘測工程院 | 鉆孔靜彈模測量?jī)x |
