產品介紹
技術特點
1.一體化設計，工程塑料機殼，觸摸屏操作；
2.采用8.4寸真彩液晶顯示屏，背光亮度可調；
3.主機可無線遙數控盒，有效距離大于300m；
4.主機配備可拆卸鋰電池，可外接電源供電，單個鋰電池可座充，保證試驗過程中不斷電；數據盒內置高性能鋰電池，可直接由現場220V/380V電源供電，無需充電；
5.自動化程度高，全自動加載、卸載、判穩、讀數，可實現全程無人值守；
6.具備自動報警功能，可實現對沉降量超值或不均、上拔量過大、位移表超量程、位移傳感器故障、油壓系統故障、壓力不足等多項異常狀況的即時報警功能，并可根據不同工地條件自行設定報警警戒值；
7.可配接無線數據傳輸儀或手機，實現現場檢測的無線監控；
8.數據自動雙備份，確保數據不丟失；
9.獨特的日志監督功能，保證數據的真實性和準確性；
10.儀器圖表按規范格式顯示，現場可同時顯示Q-s、s-lgt、s-lgQ等各種數據曲線；
11.兼容調頻防水式位移傳感器、數字容柵式位移傳感器以及電阻式位移傳感器；
12.荷載測試可選擇壓力傳感器以及荷重傳感器；
13.配備變頻流量控制器控制油泵時，可實現單相220V 電源帶動三相油泵功能；
14.多部國家標準、行業標準、地方標準及個性自創加卸載方式均適用。
符合
《建筑基樁檢測技術規范JGJ106-2014》
《建筑地基基礎工程施工質量驗收規范GB 50202-2002》
《建筑地基基礎設計規范GB 50007-2011》
《建筑地基處理技術規范JGJ 79-2012》
《建筑樁基技術規范JGJ 94-2008》
《建筑地基檢測技術規范 JGJ 340-2015》
符合國際、國內多種行業及地方標準規范、規程
性能指標
RSM-JC5（A） | |||
顯示模式 | 真彩8.4寸液晶顯示屏（背光可調） | 輸入/輸出接口 | USB/串口 |
操作方式 | 觸摸屏操作（屏幕可鎖） | 供電模式 | 交流電、可拆卸鋰電池、單個鋰電池可座充 |
數據備份 | 自動備份 | 功率 | ≤20W |
存儲量 | 8G電子硬盤 | 工作溫度 | -20～+55℃ |
通訊方式 | 無線/有線 | 環境濕度 | ≤85% |
無線通訊距離 | ≥300m | 外形尺寸 | 250×180×60mm |
無線測控測點數量 | 1個 | 重量 | 1.8kg(含鋰電池) |
RSM-JC數據盒 | |||
位移測試通道 | 4道 | ||
位移量程 | 累計量程：-1000～1000mm;單次量程50mm | ||
位移測試精度 | 0.1%FS | ||
位移分辨率 | 0.02%FS | ||
位移供電 | 由控載盒直接供電，無需更換電池 | ||
荷載測試通道 | 1壓力+1荷重 | ||
壓力/荷重量程 | 0～70MPa/0-100000kN | ||
壓力/荷重測試精度 | 0.25%FS/0.5%FS | ||
RSM-JC控載盒 | |||
油泵控制方式 | 智能開關控制器（可配備變頻流量控制器） | ||
輸入電源 | 220V/380V | ||

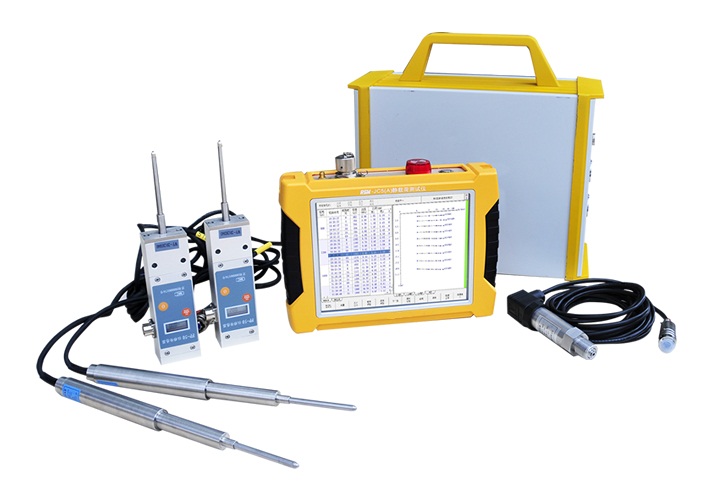

標準配置
序號 | 名 稱 | 數 量 | 備 注 |
1 | RSM-JC5(A)主機 | 1臺 | 含儀器箱、電源充電器、觸摸筆、配件背包 |
2 | RSM-JC數據盒（4道） | 1只 | 含主機通訊電纜 |
3 | RSM-JC控載盒 | 1只 | 含控載通訊電纜 |
4 | 壓力傳感器 | 1只 | 含連接電纜 |
5 | 容柵/調頻式位移傳感器(含磁芯表座) | 4只 | 含連接電纜 |
6 | 通訊電纜 | 1根 | 20米 |
7 | 吸盤天線 | 1根 | 433MHz |
8 | 棒式天線 | 1根 | 433MHz |
9 | 三通四件套 | 1套 | 50米 |
10 | 快速接頭 | 1個 |
|
11 | U盤 | 1個 |
|
軟件特點
1、原始數據、數據詳表、數據總表、測試曲線可同屏顯示，界面直觀簡潔；
2、提供曲線拖拉調整功能，數據表數據同步更新，可進行手動數據錄入；
3、具有曲線標記、標注、定位功能；
4、報告可直接輸出到Excel、Word、圖片等多種模式；
5、豐富的自定義功能，表頭格式，曲線顏色、線型、字體大小可自行設定。

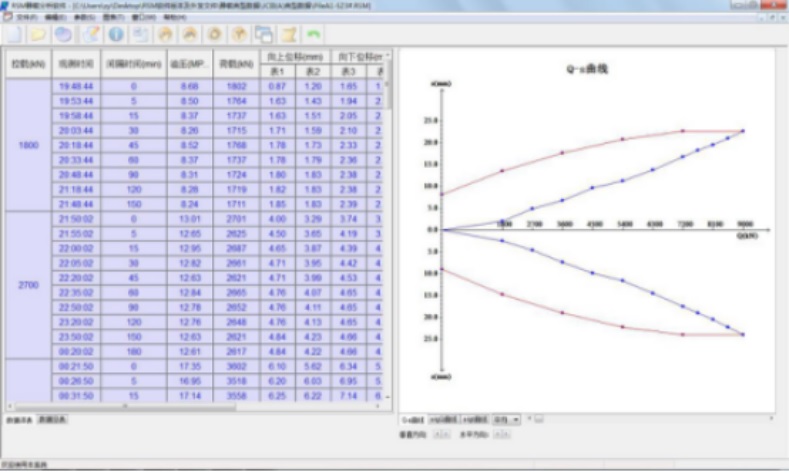

軟件界面
