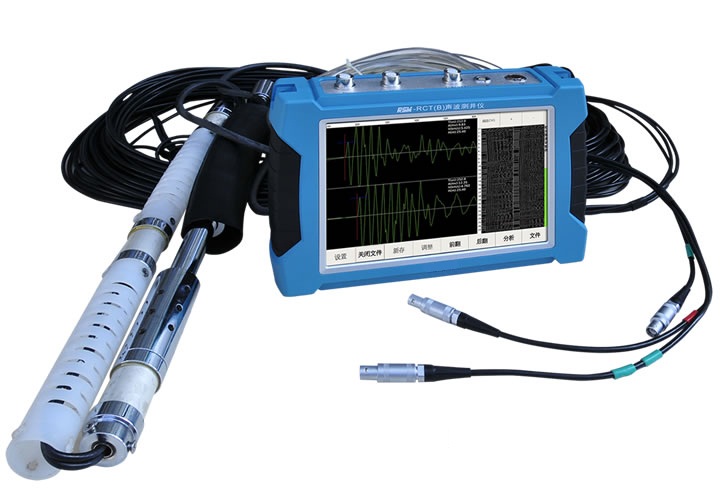

RSM-RCT(B)聲波測井儀
隧道巖體松動圈檢測
煤層松動圈檢測
地質勘察巖體縱波波速測試
非金屬材料動彈性力學參數測試
產品介紹
用 途
隧道巖體松動圈檢測
煤層松動圈檢測
地質勘察巖體縱波波速測試
非金屬材料動彈性力學參數測試
符 合
《水利水電工程物探規程》（SL 326-2005》
《超聲法檢測混凝土缺陷技術規程》（CECS 21:2000》
技術特點
1、儀器做工精細、采用專業機箱；
2、界面直觀、操作方便；
3、雙通道接收電路，檢測效率高；
4、首波聲時、聲幅可以自動判讀、現場處理數據高效；
5、數據實現USB口傳輸、U盤、儲存卡都適應；
6、地質（巖石）鉆孔專業檢測設備，配置精密光電編碼器，實現自動計數；
7、現場及時計算出深度-波速、深度-波幅曲線，分析結果一目了然；
8、交直流兩用，電池供電6小時以上；
9、可兼容市場主流接頭及傳感器(可配前置放大換能器)。
性能指標
RSM-RCT(B) | |||
主控形式 | 低功耗嵌入式系統 主頻：1GHz 內存：512M | 記錄長度 | 0.5～1k |
采樣方式 | 發射、接受獨立分開 | 發射電壓 | 500V/1000V可選 |
顯示模式 | 8.4寸真彩顯示屏640×480 | 放大增益 | ≥100dB |
操作方式 | 觸摸屏 | 通道數 | 一個發射通道、兩個接收通道 |
儲存模式 | 電子硬盤 | 一次提升測試剖面 | 兩個剖面 |
深度計數方式 | 自動記錄、手動記錄 | 發射脈寬 | 1～100μs連續可調 |
觸發方式 | 信號觸發、外觸發 | 頻帶寬度 | 1Hz～500kHz |
接受靈敏度 | ≤10μV | 工作溫度 | -20～+55℃ |
道間串?dāng)_ | ≤1/400 | 供電模式 | 內置鋰電池≥8h |
數據傳輸模式 | USB傳輸 | 外形尺寸 | 255×180×60mm |
采樣間隔 | 0.1～200μS | 重量 | 1.6kg（含電池） |

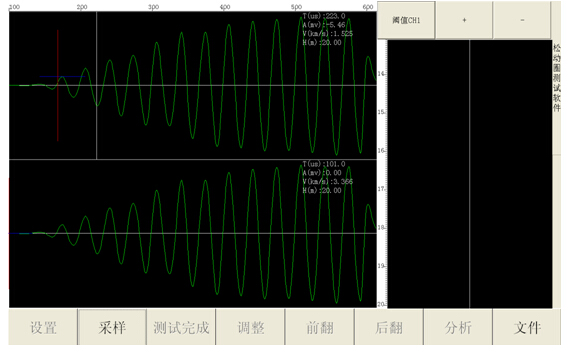

采集軟件界面

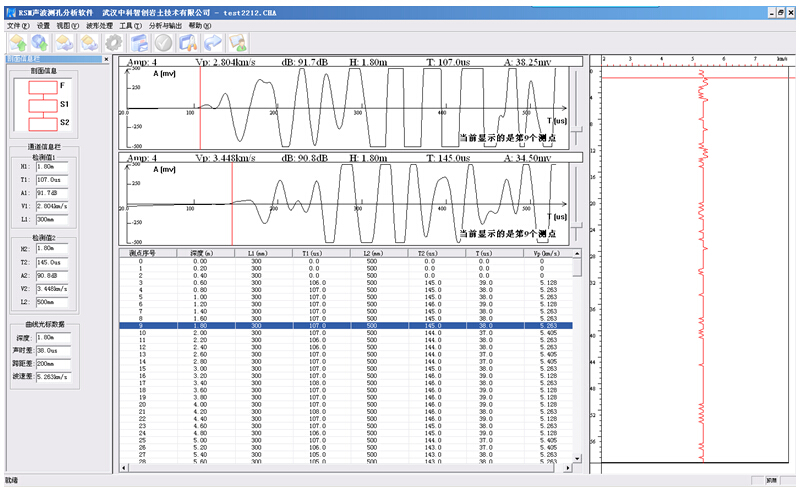

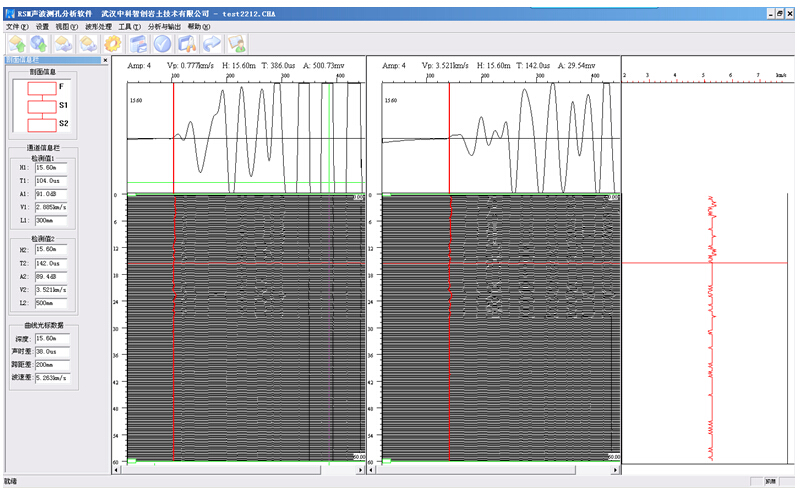

分析軟件界面

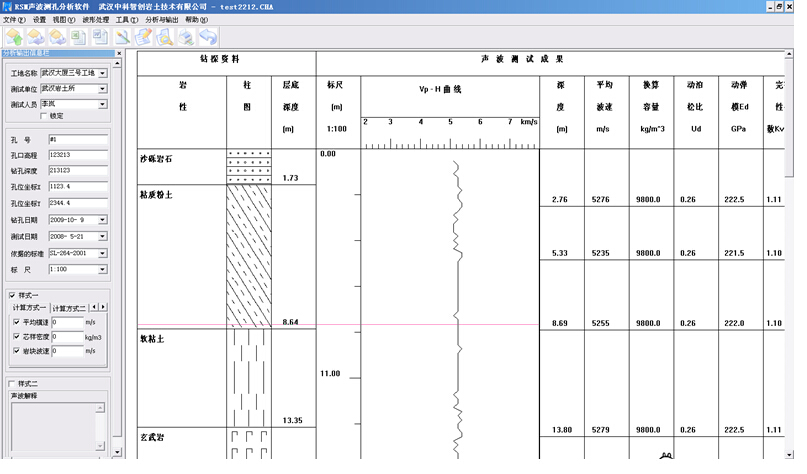

測孔分析成果界面
標準配置
序號 | 名 稱 | 數 量 | 規格型號 |
1 | 聲波測井儀 | 1 | RSM-RCT（B) |
2 | 夾心式縱波平面聲波換能器 | 2 | 50kHz |
3 | 平面換能器連接電纜 | 2 | 5m |
4 | 黃色手提箱 | 1 |
|
5 | 電源充電器 | 1 | 8.4V 5A |
6 | U盤 | 1 |
|
7 | 觸摸筆 | 1 |
|
8 | 一發雙收單孔換能器 | 1 | L100米，巖石地質孔內波速測試用 |
