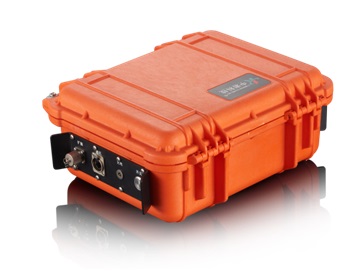

RSM-SWS 面波儀
探查覆蓋層厚度、劃分松散地層沉積層序
探查基巖埋深和基巖界面起伏形態，劃分基巖的風化帶
探測構造破碎帶
探測地下隱埋物體、古墓遺址、洞穴和采空區
探測非金屬地下管道
探測滑坡體的滑動帶和滑動面起伏形態
產品介紹
RSM-SWS面波儀兼顧國內外同類產品的優點，體積小、重量輕、便于攜帶，適用于復雜的物探測試現場，采用進口機箱，美觀牢固，具有良好的抗振、防潮、防塵性能。
技術特點
1. 功率低：采用低功耗操作平臺，儀器內置可充電池，支持連續獨立工作10小時，同時可一直外接蓄電池供電，充分滿足面波現場測試需要。
2. 小巧方便、美觀大方：主機小巧方便，重量輕便，便于攜帶，特別適用于復雜的物探測試現場，同時采用進口機箱，美觀牢固，具有良好的抗振、防潮、防塵性能。
3. 性能穩定：真24位AD，24道同時采集最快采樣間隔達到10μs，整機密封，采用工控級主板，信噪比高，抗干擾能力強，適應惡劣環境。
4. 操作方便：采集界面美觀大方、一目了然，上手快速。
符合
《多道瞬態面波勘察技術規程JGTT143-2004》
性能指標
主控形式 | 低功耗嵌入式系統主頻：1GHz 內存：512M |
顯示模式 | 筆記本顯示 |
操作方式 | 筆記本操作 |
操作系統 | WindowsXP～Win8均可 |
通訊方式 | 有線通訊 |
通道數 | 12道、24道 |
觸發方式 | 外觸發和自觸發 |
采樣間隔 | 10～16000μS多檔可調 |
采樣長度 | 0.5～16K多檔可調 |
動態范圍 | ≥120dB |
模擬濾波 | 多道可選 |
頻帶寬度 | 0.5～4000Hz |
相位一致性 | 相位絕對誤差≤0.5ms |
數字濾波 | 可任意輸入 |
A/D轉換精度 | 24位 |
供電模式 | 內置鋰電池≥8h |
工作溫度 | -20℃ ～ 55℃ |
前放增益 | 12dB～72dB多道可選 |
外形尺寸 | 350×300×150mm |
重量 | 3.5kg（含鋰電池） |
標準配置
序號 | 名 稱 | 數 量 | 規格型號 |
1 | 面波測試儀 | 1 | RSM-SWS |
2 | 面波測試電纜 | 2 | 2m道間 |
3 | 面波尖頭速度傳感器 | 26 | 4Hz |
4 | 尖頭觸發速度計 | 2 |
|
5 | 面波觸發傳感器延長線 | 1 | 三芯50m |
6 | 面波儀通訊網線 | 2 | 2m |
7 | 面波單點分析軟件狗 | 1 | XP12A(01) |
8 | 黃色拉桿箱 | 1 | 配件箱 |
9 | 黃色手提箱 | 1 | 主機箱 |
10 | 電源充電器 | 1 | 12.6V 3A |
11 | U盤 | 1 |
|

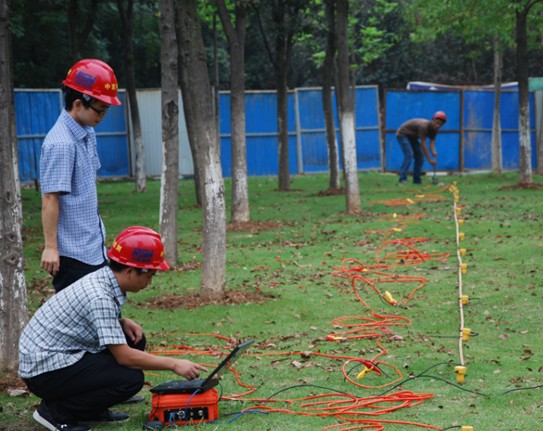

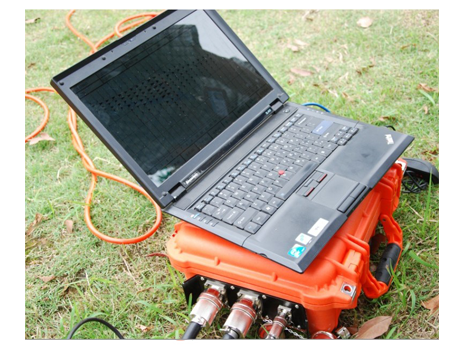

測試現場

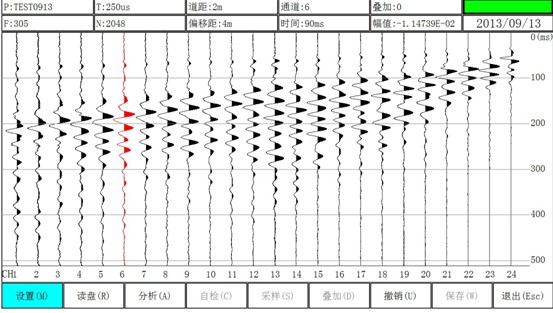

測試結果

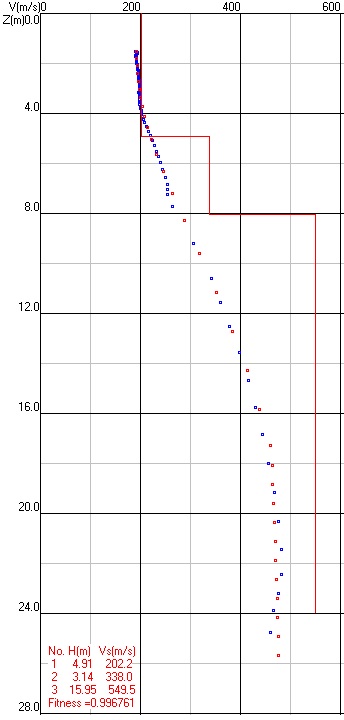

單點分析

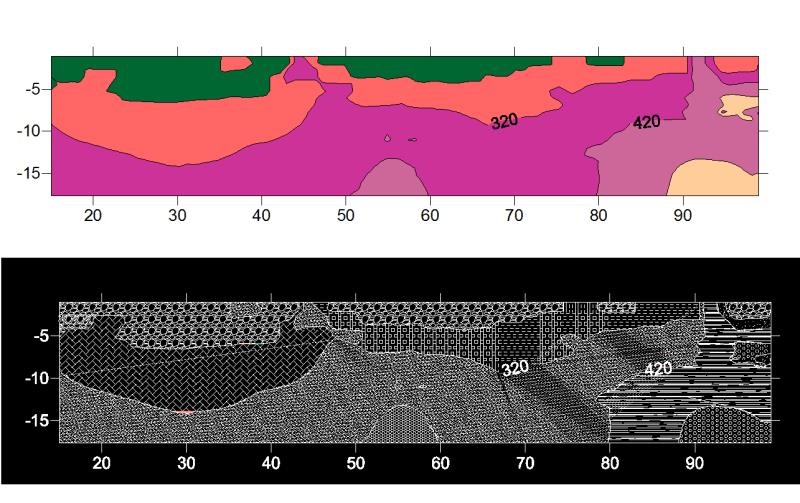

剖面分析
