產品介紹
產品簡介

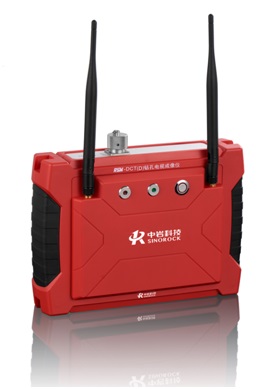

RSM-DCT(D)鉆孔電視成像儀使用高清數字?jǐn)z像機的探頭，實時觀察鉆芯孔孔內或者預應力管樁內壁情況，記錄并展開探頭有效圖像范圍內的圖像，并且對探頭的成像以視頻方式進行保存。
產品用途
? 樁基鉆孔取芯驗證，觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度
? 觀測預應力管樁樁內的各種異常和缺陷, 查看接頭情況，定量分析樁身質量：破碎面積，斷裂及裂縫位置、長度、寬度及走向等
? 觀測鉆孔中地質體的各種特征及細微構造，如地層巖性、巖石結構、斷層、裂隙、夾層、巖溶等，編錄地質柱狀圖
? 觀察地下管道內容物，定量分析管道質量：破碎面積，斷裂及裂隙位置、長度、寬度及走向等
符合規范
《基樁孔內攝像檢測技術規程》（CECS 253:2009）
技術特點
1. 現場邊采集邊保存的方式，采集完成后圖像同步拼接完成；
2. 圖像與結果顯示采用“所視即所得”的模式，顯示與打印結果完全一致；
3. 可顯示平面展開圖，立體柱狀圖。立體柱狀圖可360度連續旋轉；
4. 探頭采用不銹鋼外殼，鋼化光學玻璃探頭罩；
5. 具有雙攝像機模式、側面焦距可變，并能實時、清晰的觀察孔壁信號輸出圖片以及視頻；
6. 采用數字高清攝像機，成像清晰度可達到1080p；
7. 無線方式操控主機，無線操控距離可達30m；
8. 配備可拆卸電池，有效保障現場測試時間。
性能指標
主控模式 | 平板電腦無線控制 | 供電方式 | 鋰電池 |
主控系統 | Windows7及以上 | 續航時間 | ≥10小時 |
攝像機像素 | 200W像素 | 主機尺寸 | 250X180X70 mm |
圖像分辨率 | 1920*1080 | 主機重量 | 1.8kg |
視頻幀率 | 25幀/秒 | 探頭外徑 | 60mm、98mm |
工作電壓 | 7.4V±10% | 探頭承壓 | 3MPa |
適應孔徑 | Φ60mm~Φ400mm | 最大提升速度 | 10m/min |
方位角矯正 | 有 | 最大測試孔深 | 300m |

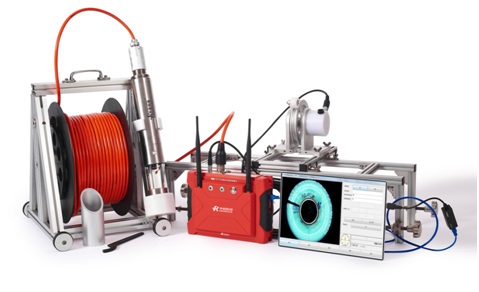

標準配置
序號 | 名 稱 | 數量 | 備注 |
1 | 鉆孔電視成像儀主機 | 1臺 |
|
2 | 60型探頭 | 1個 |
|
3 | 通訊數據線 | 1條 |
|
4 | 三角架 | 1個 |
|

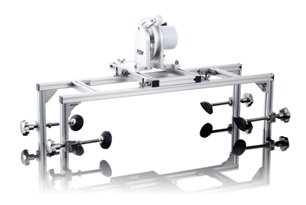

5 | 提升計數器及連線 | 1套 |
|
6 | 100米手動絞車 | 1臺 |
|
7 | 固定扳手 | 1個 |
|
8 | 高檔儀器箱 | 1個 |
|
軟件特點
1、現場邊采集邊保存的方式，采集完成后圖像同步拼接完成。
2、瀏覽方便，圖像可以隨時瀏覽任意方位、任意比例、任意孔段的柱狀圖和平面展開圖，也可虛擬整孔或部分芯樣圖。
3、圖像與結果顯示采用“所視即所得”的模式，顯示與打印結果完全一致；
4、顯示靈活切換：可顯示平面展開圖，立體柱狀圖。立體柱狀圖可360度連續旋轉；
5、直接進行巖芯描述：在展開圖上可直接進行巖芯描述，裂縫的傾向、傾角和寬度可自動提取，寬度精度可達0.1mm，方位角精度可達0.1°；
6、打印輸出靈活美觀：圖像打印輸出長度、圖像布置方式和打印圖段可任意設置選取，靈活美觀。
