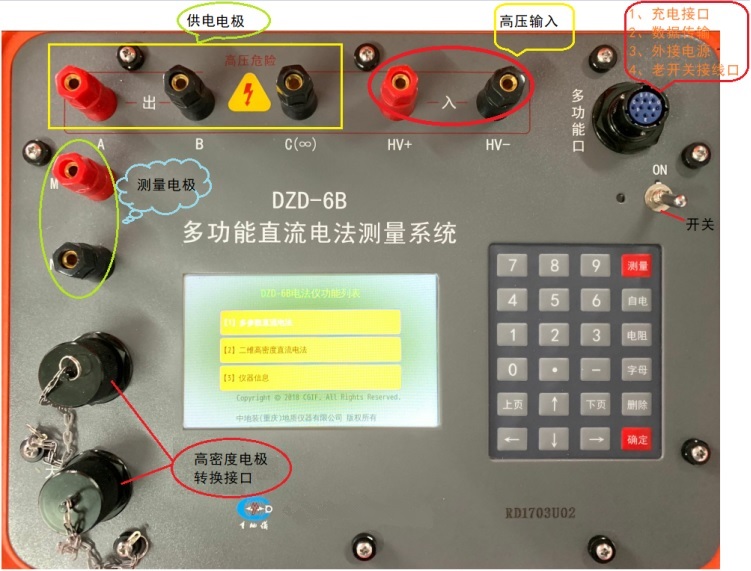

DZD-6B多功能直流電法儀是在DZD/DUK系列電法儀器基礎上, 采用嵌入式實時操作系統、大規?，F(xiàn)場可編程邏輯陣列技術等當今電子技術研制的新一代多功能直流電法儀器?？蓮V泛應用于巖溶、采空區、考古、人防工程勘察，堤防隱患、山體滑坡等災害地質體勘察，公路、鐵路、橋梁、構筑物場地基礎評價，金屬與非金屬礦產資源及地下水資源勘探等領域。

該儀器功能強大、配置靈活，可通過選配常規直流電法配件，實現常規1D視電阻率及時間域激電參數測量；可選配DUK系列分布式電纜，實現分布式2D高密度視電阻率及視極化率參數測量；也可選配MIS-10A/C系列級聯式電極轉換器、級聯式電纜，實現級聯式2D高密度視電阻率及視極化率參數測量；還可選配MIS-60、MIS-60A、MIS-120系列集中式多路電極轉換器、集中式電纜，實現集中式2D高密度視電阻率及視極化率參數測量。

主要用途

利用視電阻率法和激發極化法的有關參數，廣泛應用與：
地下水資源勘探；
金屬與非金屬礦產資源勘探；
水工環地質調查。

特點
一機多能.不僅可以單機使用,還支持多種功能性擴展：
高密度電法測量系統：配接DUK-2A多路電極轉換器（60道或120道）；
井中激發計劃測量：配接JD-3井中激發極化探頭；
中功率直流激電測量系統：配接DJS-9直流激電接收機。

主要技術指標

接收部分

   電流、電位全波形記錄；

u 測量電壓范圍：±32V；

u 測量電壓分辨率：1uV；

u 測量電壓精度：±0.5%±1 個字

u 視極化率測量精度：±0.5%±1 個字；

u 電流測量范圍：0 -6000mA；

u 測量電流分辨率：10uA；

u 測量電流精度：±0.5%±1 個字（>10m A），

                ±1%±1 個字（≤10mA）；

u 輸入阻抗：≥50MΩ；

u 輸入保護電壓：1000V；

u 對50Hz 工頻干擾壓制：＞80dB；

u SP 補償：±32V 全量程自動補償。

發射部分

u 最大供電電壓: 1200V；

u 最大供電電流: 6A；

u 最大輸出功率: 7200W；

u 正供時間：1-64s；

u 停供時間：1-64s；

u 具有過壓過流保護。

其它部分

u 處理器：ARM Cortex-A5 處理器；

u 顯 示： 5 寸高亮TFT 液晶屏，強光下可見（亮度可調）；

u 存儲容量：16G-64G 可選;

u 數據傳輸：USB2.0 高速傳輸；

u 電池容量：11.1V/ 10.4Ah，可連續工作25 小時；

u 電源接口：外接12V 電池或適配器工作；

u 防水等級：IP67；

u 工作溫度：-10--+50℃；

u 尺寸：340×295×152mm；

u 重量：4.8kg
