主要用途

廣泛應用于堤防隱患探測（如對江河大堤的蟻穴，鼠洞和軟弱夾層及裂縫的高分辨率探測）

煤礦采空區、卡斯特地區的溶洞、山體滑坡等地質災害勘等勘探。

廠房地基、高速公路、橋梁、鐵路、人防工程等水文、工程、環境的高分辨工程地質勘探。

金屬與非金屬礦產資源勘探及地?zé)峥碧健?/span>

系統組成

以DZD-6B多功能直流電法儀為測控主機，配以60道或120道多路電極轉換器以及大線電纜、電極等相關附件構成高密度電法測量系統。也可通過選配分布式高密度電纜、電極，實現分布式二維及激電測量。

主要特點

1、一機多能：儀器具有長導線激電儀、二維高密度電阻率儀、二維高密度激電儀和中功率短導線發射機四種功能。

2、操作方便：該儀器采用全數字化自動測量，可對自然電位、漂移及電極極化進行自動補償。采用大屏幕液晶漢字顯示，在高密度測量模式時可直接顯示十四種以上的布線工作模式；在DZD-6B單機模式時可直接顯示九種電極排列方式；同時在工作時可實時顯示曲線等。

3、超大存儲：在高密度模式時，儀器可對120000點的測量數據進行存儲；在DZD-6B單機模式時，可對4800個測點的數據進行存儲，每個測點22個數，設有RS-232串行接口，通過相應的軟件可直接將存儲的數據傳入計算機內，進行各種方法的數字化解釋。

主要技術指標

主機（DZD-6B多功能直流電法儀）

接收部分

   電流、電位全波形記錄；

u 測量電壓范圍：±32V；

u 測量電壓分辨率：1uV；

u 測量電壓精度：±0.5%±1 個字

u 視極化率測量精度：±0.5%±1 個字；

u 電流測量范圍：0 -6000mA；

u 測量電流分辨率：10uA；

u 測量電流精度：±0.5%±1 個字（>10m A），

                ±1%±1 個字（≤10mA）；

u 輸入阻抗：≥50MΩ；

u 輸入保護電壓：1000V；

u 對50Hz 工頻干擾壓制：＞80dB；

u SP 補償：±32V 全量程自動補償。

發射部分

u 最大供電電壓: 1200V；

u 最大供電電流: 6A；

u 最大輸出功率: 7200W；

u 正供時間：1-64s；

u 停供時間：1-64s；

u 具有過壓過流保護。

其它部分

u 處理器：ARM Cortex-A5 處理器；

u 顯 示： 5 寸高亮TFT 液晶屏，強光下可見（亮度可調）；

u 存儲容量：16G-64G 可選;

u 數據傳輸：USB2.0 高速傳輸；

u 電池容量：11.1V/ 10.4Ah，可連續工作25 小時；

u 電源接口：外接12V 電池或適配器工作；

u 防水等級：IP67；

u 工作溫度：-10--+50℃；

u 尺寸：340×295×152mm；

u 重量：4.8kg

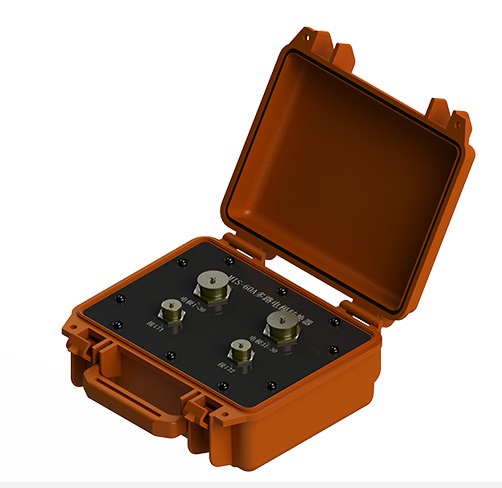

MIS-60A 集中式多路電極轉換器

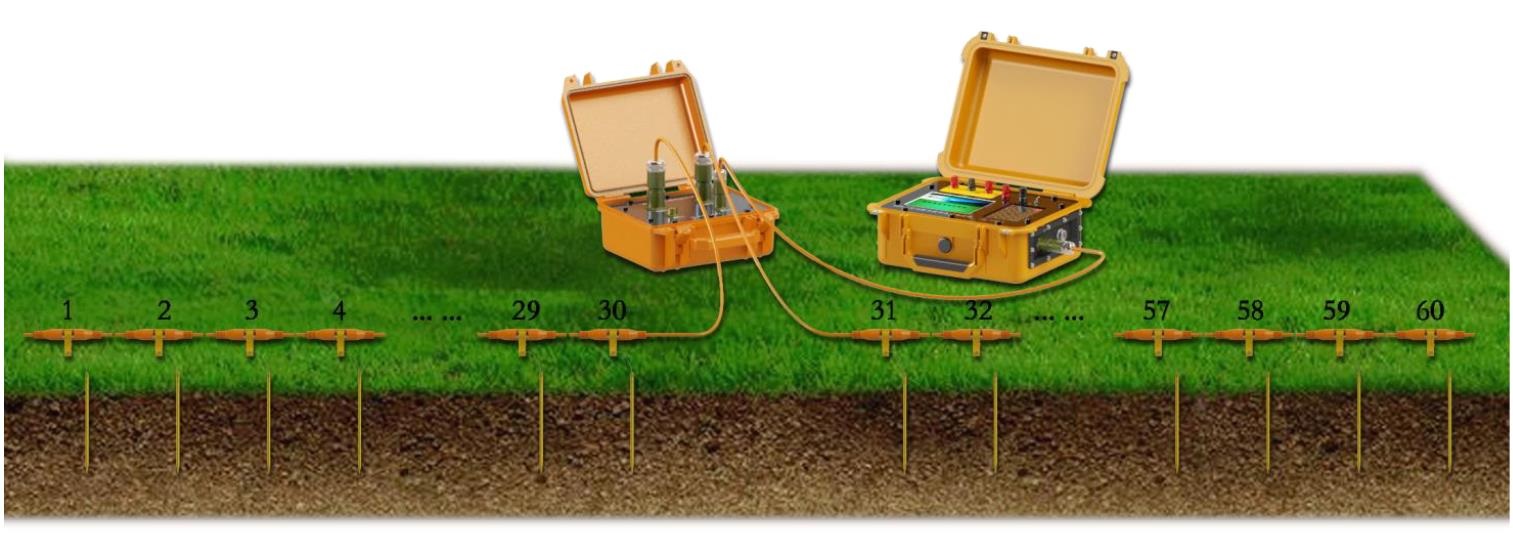

布線方式

主要技術指標

適配主機：DZD-6B多功能直流電法儀、DZD-8多功能全波形直流電法儀；

電極總數： 60道；

級聯方式：可多臺任意級聯；

供電功率：800V/3A；

絕緣強度： A、B供電線間及其與低壓線間≥500MΩ/1000V；

防水等級： IP67（防水、防塵、防雨）；

工作溫度： -20℃～+60℃；

體積：270×246×124mm；

重量：2.3kg；

配套電纜通道數量：30道/條或15道/條（可級聯）；

配套電纜道距：5米或10米（支持定制）；

配套電纜重量：10.5Kg/條（30道，5米道距）。

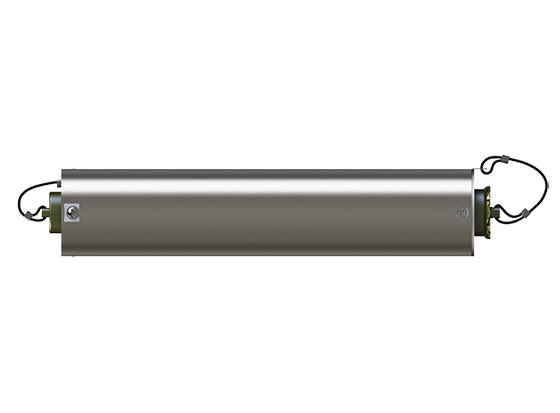

MIS-10C級聯式多路電極轉換器

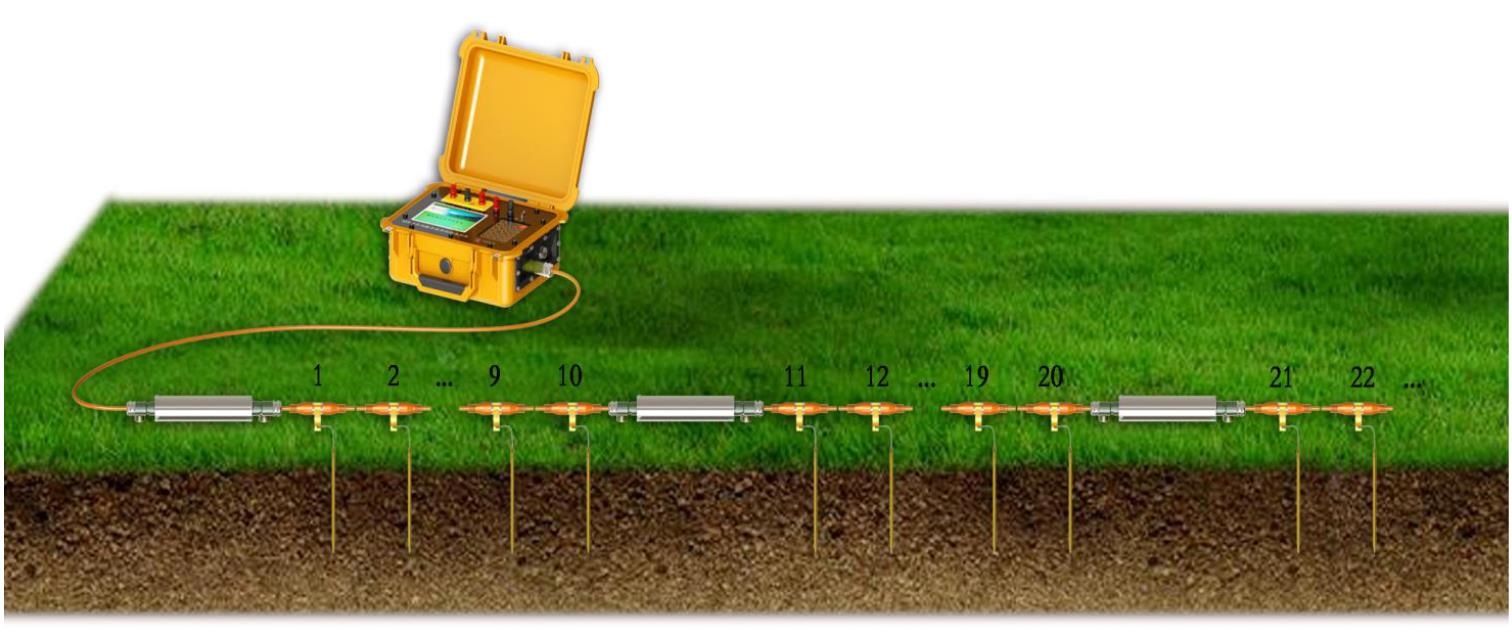

布線方式

主要特點

集分布式和集中式的優點于一體；

可多個任意級聯，構成多道2D/3D 觀測系統；

穩定可靠，無需電源，連接主機即可工作；

整機極為輕便(0.66Kg)，堅固防水(IP68)。

主要技術指標

適配主機：DZD-6B多功能直流電法儀、DZD-8多功能全波形直流電法儀；

電極總數： 10 道/個；

供電功率： 1000V/4A；

絕緣強度： A、B 供電線間及其與低壓線間≥500MΩ/1000V；

防水等級： IP68（防水、防塵、防雨）；

編碼方式： 自動編碼；

級聯方式： 可任意級聯；

工作溫度： -20℃～+60℃；

外形尺寸：φ42×220mm；

重量： 0.66kg；

配套電纜通道數量：10道/條；

配套電纜道距：5米或10米（支持定制）；

配套電纜重量：3.6Kg/條（5米道距），6.8Kg/條（10米道距）。

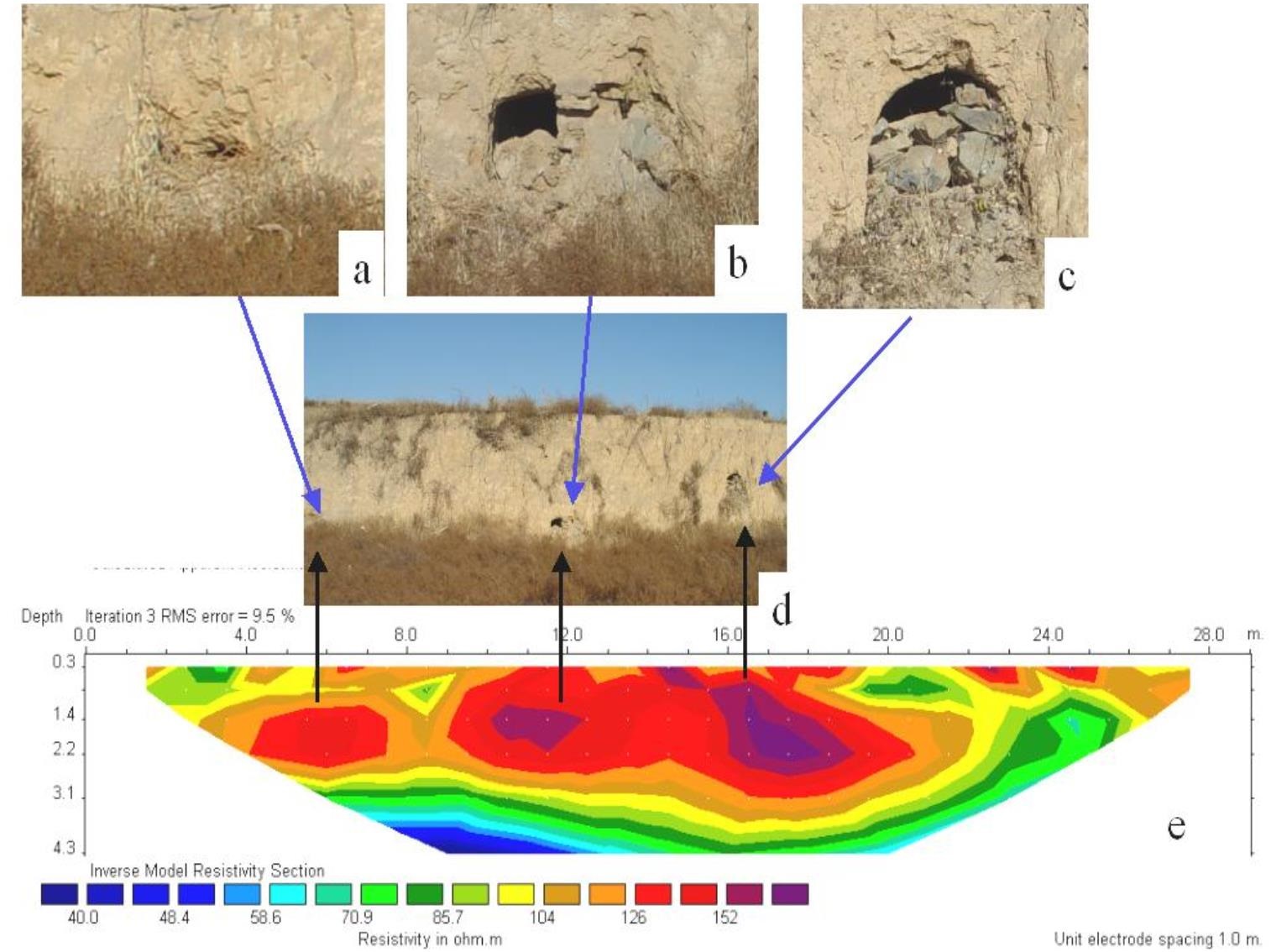

土洞探測

（由中科院地質與地球物理研究所提供）

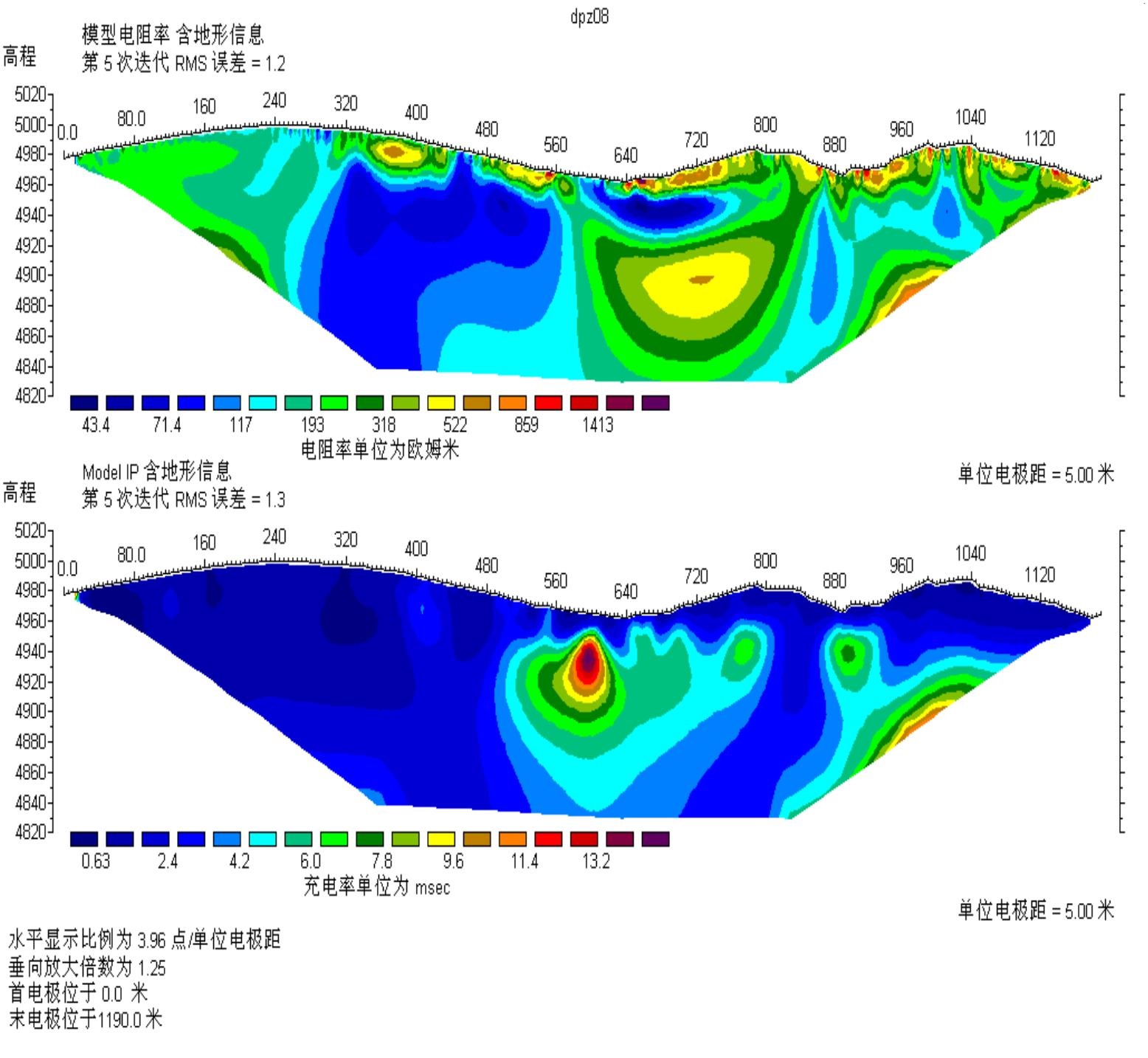

（由中國冶金地質總局地球物理勘查院提供）

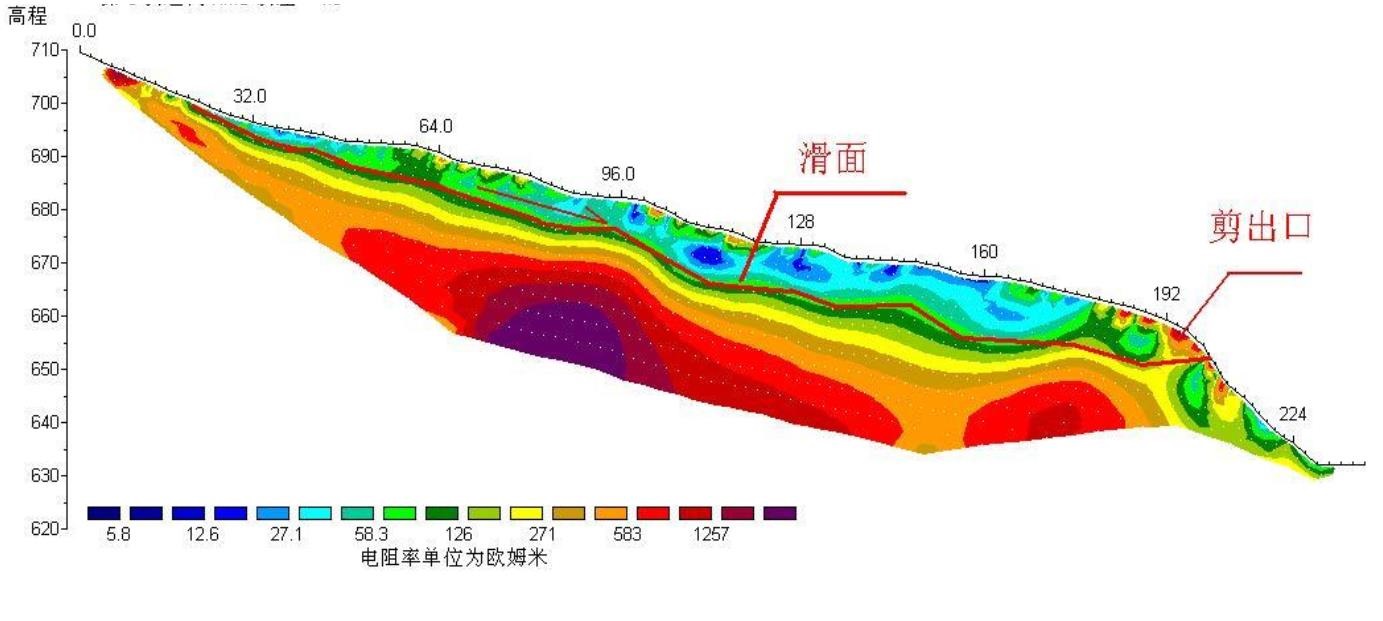

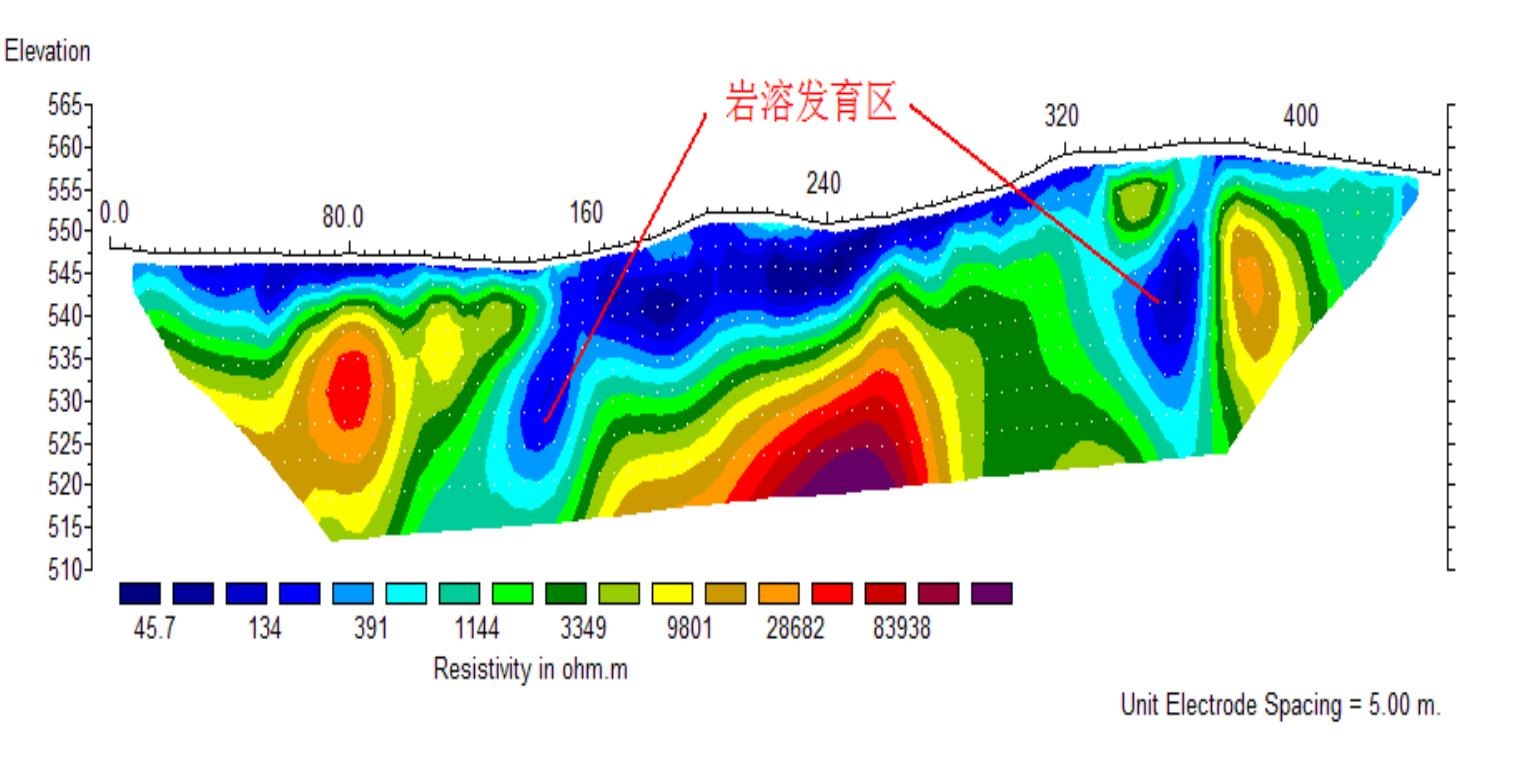

巖溶及滑坡勘察

（由中國地質大學提供）
