產品介紹
產品簡介

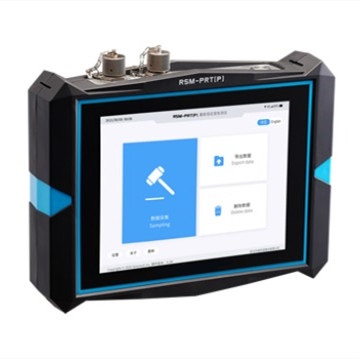

RSM-PRT(P)基樁低應變檢測儀是一款全新的雙通道低應變設備，設計精美，界面友好，操作簡單，功能用途更多，應用范圍更廣。支持兩個加速度傳感器同時采集信號。適用于包括雙速度法和瞬態相應法在內的多種低應變方法檢測規范。
產品用途
基樁低應變反射波法完整性檢測
符合規范
《建筑基樁檢測技術規范》（JGJ 106-2014）
《既有建筑地基基礎檢測技術規程》JGJ/T 422-2018
《公路工程基樁動測技術規程》（JTG/T F81-01-2004）
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
《鐵路工程基樁檢測技術規程》（TB 10218-2019）
《建筑地基基礎檢測規范》（DBJ/T 15-60-2019）廣東省
《建筑地基檢測技術規范》（JGJ 340-2015）
《Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations》（ASTM D5882-16）
技術特點
1、獨創瞬時浮點放大技術，兼顧強、弱信號采集不失真；
2、具有淺部缺陷三維修正功能，缺陷定位準確；
3、可實現現場多錘疊加，信號平均，實時保存分析結果；
4、采樣間隔可手動調節，信號時程曲線可任意壓縮、展開；
5、現場分析實現指數放大倍數調節和指數放大起始位置調整；
6、現場分析可計算、標識缺陷位置，精確至0.01m；
7、可配置多種進口加速度傳感器；
8、工業級電容觸摸屏，觸感柔和，操作流暢精準，適應強光環境；

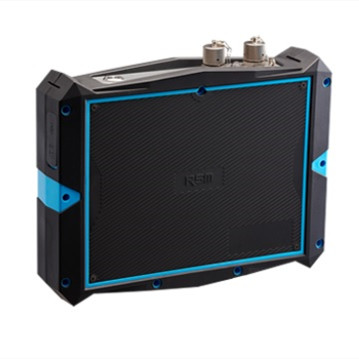

9、機身采用工程塑膠ABS+PC、耐高溫阻燃材料，抗沖擊性能高；
10、IP65級防塵防水設計，無懼惡劣環境；
11、實時監控?zé)o線上傳，支持4G、WiFi、藍牙方式，實現智能云檢測；
12、內置4G模塊，可實現軟件在線一鍵升級；
13、9mm超薄大容量電池，電池可拆卸，保證野外工作不間斷；
14、軟件全新升級，操控界面更友好、便捷；
15、支持中英文雙語一鍵切換。
性能指標
RSM-PRT(P) | |||
顯示方式 | 8.4寸真彩液晶顯示屏 分辨率：800×600（背光可調） | 觸發電平 | 四檔可選 |
操作模式 | 電容觸摸 | 通道數 | 2 |
存儲量 | 16G 電子硬盤 | 傳感器 | 壓電式加速度計、速度計 |
信號采集方式 | 有線 | 傳感器帶寬 | 0.5～9000Hz |
數據導出方式 | USB | 工作模式 | 單速度模式/雙速度模式/ 瞬態頻率響應模式 |
主控系統 | 低功耗嵌入式系統 主頻≥1GHz 內存：512M | 上傳方式 | 4G/WiFi/藍牙 |
采樣間隔 | 5～1000μs | 防護等級 | IP65 |
浮點放大倍數 | 1～256 | 供電模式 | 可拆卸鋰電池 電池容量：12000mAh 電池厚度：9mm 續航時間：≥10h |
記錄長度 | 1k | 機殼 | 工程塑膠ABS+PC |
A/D轉換精度 | 24位瞬時浮點 | 工作溫度 | -20～+55℃ |
系統噪聲電壓 | ＜20μV | 外形尺寸 | 265×200×56 mm |
動態范圍 | ≥100dB | 重量 | 2.0 kg（含鋰電池） |
頻帶寬度 | 2～12000Hz |
|
|

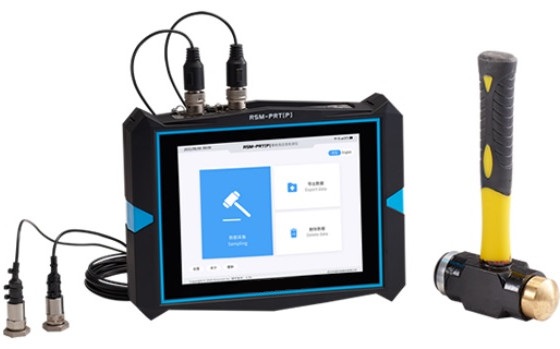

標準配置
序號 | 名 稱 | 數 量 | 規格型號 |
1 | 基樁低應變檢測儀 | 1 | RSM-PRT(P) |
2 | 低應變壓電式加速度計及連接電纜 | 1 | LC0104Cpdi 4芯 5m |
3 | 低應變壓電式加速度計及連接電纜 | 1 | LC0104Cpdi 4芯 20m |
4 | 低應變手錘 | 1 | 1.5kg（含1銅頭，2個尼龍頭） |
5 | 電源充電器 | 1 | 8.4V 5A |
6 | 加速度計側裝支架 | 2 |
|
7 | 儀器背帶 | 1 |
|
8 | 黃色手提箱 | 1 |
|
9 | 工具包 | 1 | 內含U盤、卷尺、電池安裝扳手、取卡針 |
