產品特點

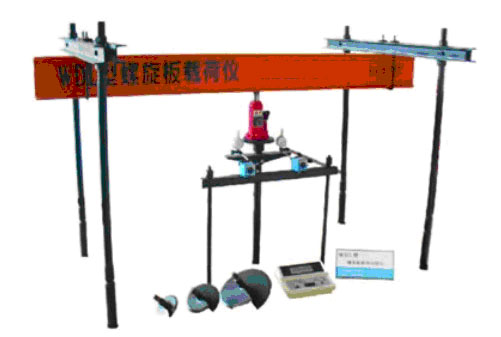

1、WDL型螺旋板載荷試驗儀，它不受地下水條件的限制，可旋入土層不同深度進行載荷試驗，對難以取得原狀土樣的砂土和粉土尤為適用。

2、試驗一般采用應變法進行，快速又經濟。

3、設備輕巧，安裝操作簡便，成果可靠。

4、額定載荷：1500KPa、2000KPa（硬土時）

5、試驗深試：12m（特珠可增深，數據需修正）。

6、螺旋板面積：200cm²（一般土）、100 cm²（適硬土）500 cm²（適軟土）

主要參數

1、螺旋承壓板規格及幾何尺寸：

通常型板：直徑Φ160 mm，截面200 cm2，螺距40 mm，（鋼板板厚5 mm，鑄鐵板厚6 mm）。

特殊型板：直徑：Φ252 mm，載面500 cm2，螺距65 mm

特殊型板：直徑：Φ113 mm，載面100 cm2，螺距25 mm

2、試驗深度：本機型以12 m內為宜（倘需加深，要考慮傳力桿自身壓縮量對沉降影響的修正）。

3、螺旋板探頭（傳感器）

量程：（a）1500 KPa（即150 T/m2，3T級傳感器）

         （b）1000 KPa（即100 T/m2，3T級傳感器）

精度：線性、滯后、重復性誤差均不大于0.5%（F.S）

過載能力：120%（R.L）

防水性能：靜水壓力500 KPa時，在150 h內，探頭橋路絕緣大于300 MΩ以上。

4、百分表：

量程：0~30 mm

精度：符合GB1219-76一級精度機械表要求

5、額定加荷：50 KN

6、傳力桿規格：直徑Φ38 mm合金鋼厚壁管，長度每根1 m
