WBJL型原位直剪儀

WBJL型現場剪切試驗儀適宜野外土體的剪切試驗，通常是對每組不少于3個的土體試樣施加不同法向（垂直）載荷，待法向載荷穩定后，再施加水平（切向）剪切力，使土體試樣在確定的剪切面上破壞，記錄試樣破壞的剪切應力，繪制剪切應力與剪切位移曲線、剪切應力與垂直位移曲線，確定比例強度、屈服強度、峰值強度、剪脹點和剪脹強度等相應參數,并可獲求土的粘聚力C和內摩擦角ψ等。

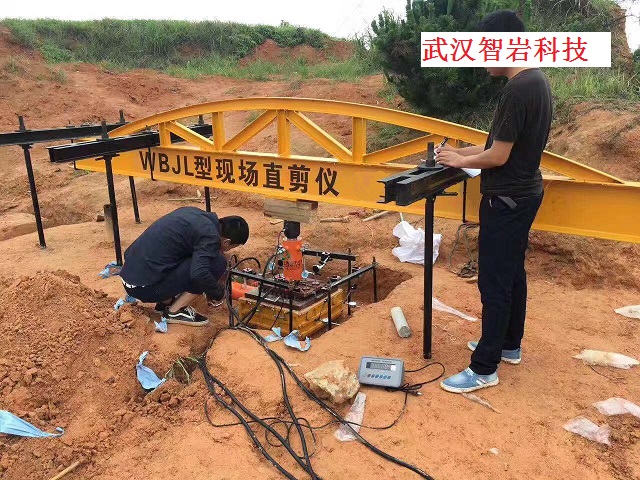

     現場剪切試驗可在試坑、探槽、試洞中進行。

主要技術指標和參數

1、滾軸排：9根滾軸組，滾軸徑φ35，長30㎝
2、（油泵）：法向     300KN（手動）
                      切向    500KN（手動）
3、壓式傳感器：精度（綜合）≤0.5%F·S
                          靈敏系數2mv/v

4、切向載荷系統長度：手動油泵式500KN級，總長約48㎝。

5、剪力盒面積：0.25平方米。
