產品介紹
儀器特點

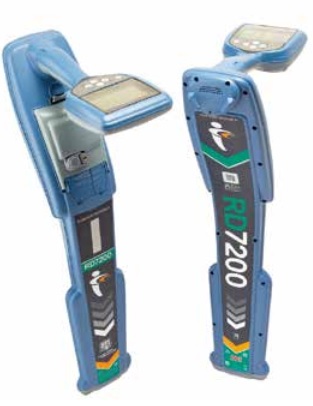

新型 RD7200 是一款全新的全行業定位儀，專為準確、有效的日常使用而設計。
1、快速、準確性和可靠的性能
易于設置和使用
陽光下可讀的顯示屏、高性能的音頻系統和可用于嘈雜環境的振動警報提示
靈敏而準確的信號處理系統，為用戶提供可靠的結果
2、多功能多行業準確定位
羅盤方向
電源濾波器
管線特定頻率
3、保護技術人員和基礎設施
鼓勵正確使用定位儀以提高檢測效率
警告淺層電纜的存在
振動手柄，永遠不會錯過警報
4、人體工學設計，高品質
結實、輕便且符合人體工程學原理
按英國標準設計和制造
自檢，以確保對定位儀測量結果的信心和信任
性能指標
敏感度 | 6E-15 Tesla |
動態范圍 | 140dBrms/√Hz |
選擇性 | 120dB/Hz |
深度測量精度 | ± 3% |
定位準確度 | 深度的±5% |
有源定位過濾器帶寬 | ±3Hz,0<1kHz |
啟動時間 | 小于1秒 |
最大深度讀數 | 公制： ??電纜/管道：30m? 探頭：19.5m |
定位功能
有源定位模式 | ?峰值 |
增益控制 | 導向模式： 自動 |
有源定位頻率 | 8頻率： |
探頭頻率 | 4頻率： |
故障查找 | 8KFF |
無源定位模式 | 電源、無線電和CPS（陰極保護系統） |
PowerFilters?功能 | 關閉雷迪的敏感電源模式，定位在5個單獨的電源諧波頻率中的任何一個。 |
顯示的信息 | ?信號強度-動態條形圖和數字值 |
聲頻輸出音調 | 音量： |
附件的定位功能 | 定位儀夾鉗： 用于通過信號強度讀數識別線束或機柜中的單根目標電纜 |
定位功能增強
StrikeAlert? | 當檢測到電纜或管道深度小于12"/30cm時，會發出聲音和視覺警告。 |
觸覺振動 | 在StrikeAlert、擺動和過載警告激活時處理振動。 |
擺動警告 | 當用戶過分?jǐn)[動定位儀時會發出聲音和視覺警告。 |
動態過載保護 | 40dB，自動 |
同步深度和當前讀數 | 公用設施深度和定位信號電流同時顯示，為操作人員提供更多信息，幫助他們跟蹤目標公用設施 |
故障查找 | 用Tx-5和Tx-10發射機應用“故障查找”，然后用附件A字架檢測并探明絕緣故障 公制： ? 100mm |
峰值+模式 | 使用精確的峰值條形圖，并添加比例導向箭頭以加快定位，或添加谷值箭頭來檢查失真情況 |
RD7200-TX10標準配置：
序號 | 標準配置 | 單位 | 數量 | 備注 |
1 | 接收機 | 臺 | 1 | RD7200 |
2 | 發射機 | 臺 | 1 | TX10 |
3 | 延長線 | 根 | 1 | 黃色 |
4 | 直聯線 | 根 | 1 | 紅黑 |
5 | 地釬 | 根 | 1 |
|
6 | 磁鐵 | 個 | 1 |
|
7 | 標準信號夾鉗 | 把 | 1 | 4英寸 |
8 | 操作手冊 | 份 | 1 | 中英文 |
9 | 鋰電池 | 套 | 2 | 發射機和接收機各一套,國產 |
10 | 儀器包 | 個 | 1 |
|
