主要用途

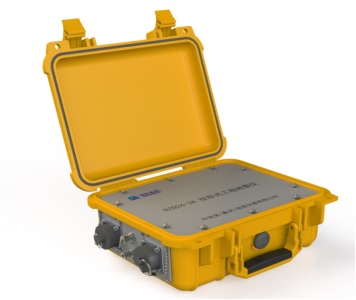

DZQ24-3A級聯式地震儀利用錘擊、電火花或爆炸等作為震源，激發通過觀察和記錄地震波的旅行時間，探測不同彈性地層界面的埋深、形態及分布規律，用以解決工程和資源物探問題，勘探深度從幾米到數百米，也可通過延時記錄，獲得更深層的埋深資料。儀器可用于反射、折射、面波勘探、脈動測量、地震映象、樁基檢測、振動測量及波速測試等并通過數據處理手段，獲取地層剖面等資料。用于淺層地震勘探，是水利、電力、鐵路、橋梁、城建、交通等部門解決工程地質問題的理想儀器。同時，在石油、煤田、鈾礦及地下水資源勘探方面發揮作用。

特色：

? 支持主動源及被動源地震勘探；

? 支持以12道或24道為基站級聯擴展，最大可達252道；

? 使用PAD等移動終端控制采集和實時顯示數據波形；

? 儀器主機與上位機可同步存儲原始數據；

? 千兆網通訊，采集顯示速度更快更可靠；

? 連續無漏時采集監控，全頻噪音實時顯示；

? 完善的軟硬件濾波功能，采集信號更加真實可靠；

? 高達144dB的動態范圍，微弱信號采集能力更強；

? 反射勘探支持速度現場計算，可快速了解目的層大致深度速度及巖層傾斜角度等。

技術參數

通道：?jiǎn)闻_(tái)12道/24道，最大級聯252道

帶寬：0.1 ~ 16000 Hz

動態范圍：優于144 dB

采樣延時：0 ~ 9999 ms

采樣間隔：7.8125 us ~ 32 ms，共12檔可選

采樣點數：512 ~ 32768共7檔可選

底噪：全頻狀態下小于0.5 uV

幅度一致性：優于± 0.1%

相位一致性：優于± 5 us

增益：1/8 ~ 128，共11檔可選

GPS授時精度：± 30 ns

觸發方式：短路、斷路、信號、門限、內觸發等，所有采集站自動同步

采集平臺：Win 7/Win 10系統PAD或筆記本電腦

數據格式：SEG-2， CSP， TXT

數據存儲：采集平臺存儲和儀器存儲(≥32GB)

工作電源：內置12V鋰電池，工作時間≥12小時，配置12V電源接口

工作環境：-20~+70℃，95%RH

外形尺寸：355×295x152mm

重量：4.5kg(24道)，4kg(12道)

工作軟件：淺反工作軟件包；折射工作軟件包；面波（瑞利波）軟件包；爆破工作軟件包；脈動、微動面波工作軟件包；波速工作軟件包；地震映像工作軟件包；跨孔層析工作軟件包；樁基測量工作軟件包；頻譜分析、數據濾波等基本的數據處理包；文件拼接與抽道；屏幕截圖和文件成圖；儀器內部電壓、溫度監控；野外排列參數顯示等。
