產品概述

ZD16孔中激振式波速測試儀是一套三通道高分辨率、數字化的波速測試儀器，具有分時采樣，迭加、濾波、信號增強、抑制噪聲以及現場實時計算、顯示實測波形和測試結果等功能。

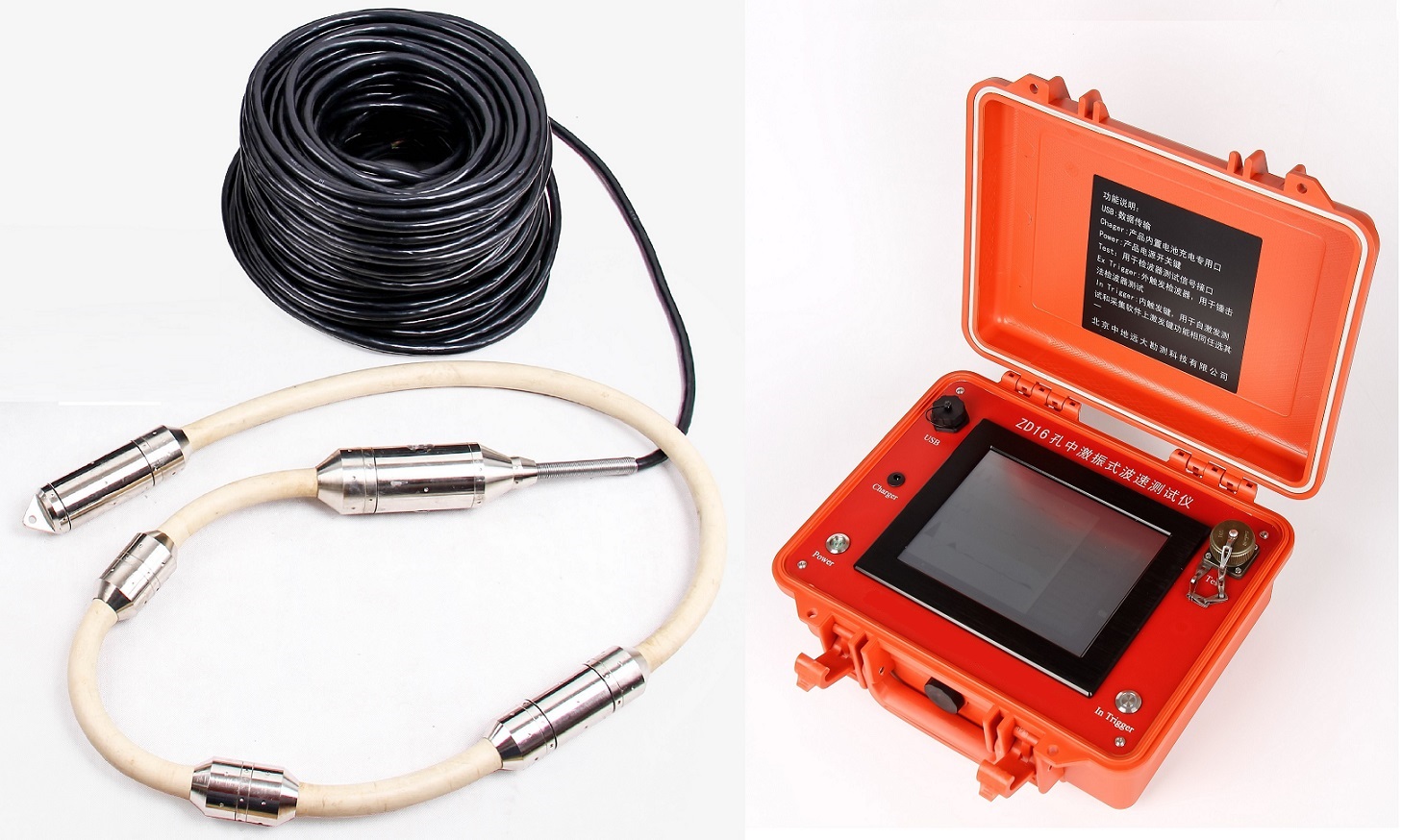

ZD16孔中激振式波速測試儀主要由波速測試儀、波速探測器（簡稱：探頭）及專用連接電纜等組成；波速探測器主要由圓柱體金屬防水全密封電磁激振源、兩個獨立全密封檢波器、阻尼及高強度軟膠管等組成。

應用范圍

適用工程勘察剪切波測試；

適用對地層進行劃分，并確定地基的持力層；

適用對抗震設計提供參數：劃分場地土類型和場地類別，判別地基土液化等；

研究土層的工程性質；

適用劃分巖石風化層；

適用較深鉆孔及地層惡劣條件的波速測試，不受場地條件限制；

研究地基的振動特性；

研究滑坡等地質災害調查；

適用地脈動卓越周期測試等。

依據標準

《巖土工程勘察規范》························GB50021—2001

《建筑抗震設計規范》························GB50011—2010

《地基動力特性測試規范》····················GB/T50269-97

《高層建筑巖土工程勘察規程》·················JGJ72-2004

《港口巖土工程勘察規范》··················· JTS133-1-2010

《港口工程地質勘察規范》····················JTJ240-97

功能特點

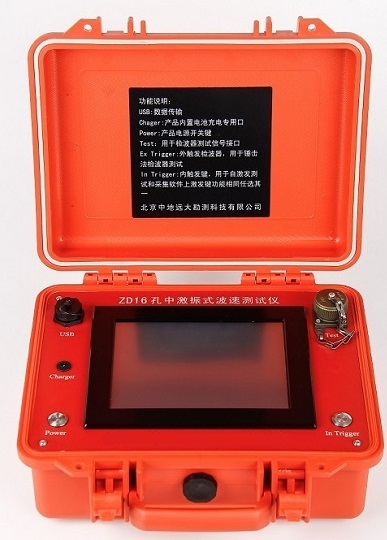

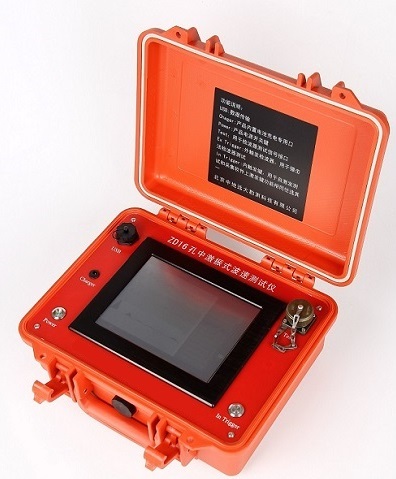

我們?yōu)槟峁┑倪@款ZD16孔中激振式波速測試儀，采用當今最新型的專業級工控機控制，高清高亮度大屏幕彩色觸摸顯示器，在WinCE系統平臺上，以觸摸方式操作這款儀器，使得您操作過程更加方便自如。

這款儀器采用孔中激振方式（即孔中激發，孔中接收，不需地面敲擊振源），您只需在【內觸發】鍵上輕輕一按就可采集到孔中任意深度的波速相關信息并自動處理，同時波速值就呈現在您的面前，為您省去了許多地面激振的繁瑣過程，也為您解決了水下鉆孔波速測試的難題。

選擇了我們?yōu)槟峁┑倪@款ZD16孔中激振式波速測試儀，您的鉆孔波速測試過程會變得更加方便、輕松、快捷、自如。

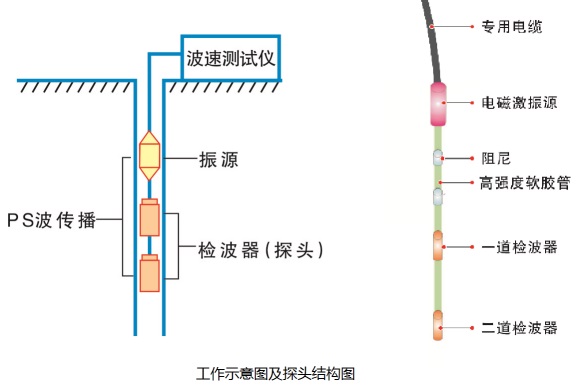

工作原理

ZD16孔中激振式波速測試儀是利用放置到鉆孔中的檢波器接收到震源傳來的S波信號到達初至?xí)r間，來確定鉆孔所在處地層波速的一種方法。

在鉆孔中以井液作為耦合劑，用電磁震激振源垂直于井壁作用一瞬時沖擊力，就在井壁地層中產生兩種類型質點振動，一種是質點振動方向垂直于井壁，沿井壁方向傳播，稱為S波（剪切波，橫波）；另一種是質點振動方向與傳播方向相同稱為P波（壓縮波，縱波）。

檢波器接收S波的振動信號并轉換成電信號，然后傳輸?shù)接嬎銠C，計算機對信號進行數據處理后采用兩道互相關分析方法，自動計算S波在兩道檢波器間傳播的時間差，從而計算出兩道間的S波傳播速度。

技術參數

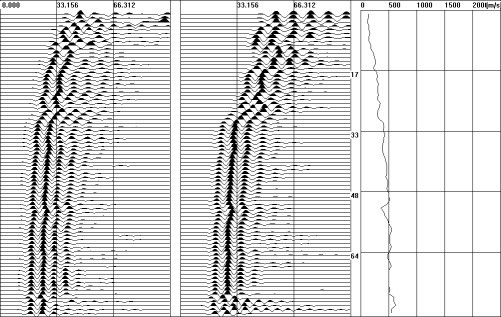

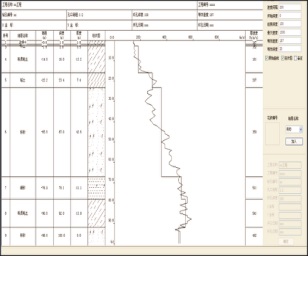

波速測試波形圖及成果圖

標準配置
