產品介紹
符合規范
《焊縫無損檢測、超聲波檢測技術、檢測等級和評定》（ GB/T 11345-2013 ）
《焊縫無損檢測、超聲檢測、驗收等級》（GB/T 29712-2013）
《承壓設備無損檢測第3部分：超聲檢測》（NB/T 47013.3-2015）
技術特點
清晰顯示：采用新型超大屏幕高亮度TFT真彩顯示屏，強光下無需遮擋。
小巧輕便：36mm超薄機身，僅重1.2kg，實現高空，野外輕松作業。
操作簡易：鍵盤設計符合人體工學，配合薄小機身，輕松實現單手操作。
超低功耗：配備新型高性能鋰電池，續航能力高達7小時。
強勁性能：高強的分辨力及穿透性，滿足從薄板到大鑄件的精確探傷。
性能指標
RSM-NT3 | |||
分辨力 | ≥30dB | 閘門 | 進波（直方門、DAC門）、失波，并帶門內報警及門內展寬功能 |
通道數 | 20 | 顯示 | TFT高亮度顯示器 |
垂直線性誤差 | ≤3% | 峰值記憶功能 | 顯示波形包絡 |
水平線性誤差 | ≤0.1% | 峰值回波功能 | 記錄包含最高回波的回波圖形等 |
探頭類型 | 單探頭、雙晶探頭、穿透探頭 | 增益調節 | 110dB（0.1，1.0，2.0，6.0四個步徑） |
動態范圍 | ≥32dB | 自動校正功能 | 用于校正材料聲波與探頭零點 |
水平線性誤差 | ≤0.1% | 角度測量功能 | 用于測量探頭角度 |
探測范圍 | 0-6000mm(鋼中縱波） | 轉存功能 | 通過USB接口把儀器內部數據集轉存到U盤中 |
聲程位移 | 0-6000mm(鋼中縱波） | 靈敏度余量 | ≥65dB（200mm-Ф2平底孔，2.5PФ20探頭） |
增益調節 | 110dB（0.1，1.0，2.0，6.0四個步徑） | 工作時間 | ≥7h |
工作頻率 | 1～4/0.5～10 | 工作電壓 | DC-16V AC-220V |
數字抑制 | 0～80%非線性抑制 | 環境溫度 | -20℃～+50℃ |
儀器重量 | 1.2kg | 環境要求 | IP67 |
外形尺寸 | 240×143×36mm | 探頭線接口 | Q9-Q9 |

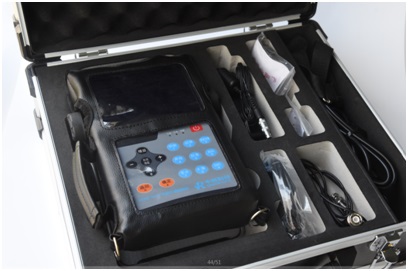

標準配置
序號 | 名稱 | 數量 | 備注 |
1 | RSM-NT3主機 | 1 |
|
2 | 電源適配器 | 1 |
|
3 | 直探頭 | 1 |
|
4 | 斜探頭 | 1 |
|
5 | 探頭線 | 2 |
|
6 | 儀器提袋 | 1 |
|
7 | 驅動軟件光盤 | 1 |
|
